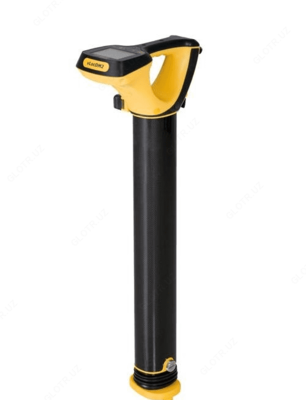

vLocDM2 — трассоискатель

Mahsulot tavsifi

Назначение трассоискателя vLocDM2

Прибор vLocDM2 используется для сбора данных, необходимых для оценки состояния изоляции трубопроводов. Опциональные функции Bluetooth/GPS позволяют детально и точно провести локализацию и сохранить данные. Получаемый сигнал, индицируемый на дисплее предоставляет достоверную информацию, подкрепленную дополнительными функциями указателей влево/вправо и компасом.

Применение трассоискателя vLocDM2
- Поиск дефектов изоляции подземных трубопроводов
- Построение графиков изменения токов СКЗ
- Обнаружения мест контакта трубопровода с другими металлическими объектами
- Локализация трубопроводов на большой протяженности
- Передача активного сигнала для поиска дефектов изоляции подземных трубопроводов
Достоинства трассоискателя vLocDM2
- Сменное основание
- Меньше и легче благодаря более эргономичному дизайну
- Литий-ионные аккумуляторы обеспечивают длительное время автономной работы (на 220% больше)
- Автоматическое определение типа батареи (литий-ионная/щелочная) и отображение соответствующего статуса
- Антибликовый дисплей
- Отключение и включение функций по мере надобности
- USB регистрация данных
- Аналоговый канал
- Защита от перегрузки

Технические характеристики трассоискателя vLocDM2

Параметр	Значения
Приемник
Корпус	корпус антенны локатора усилен сверхпрочным углеродистым волокном
	корпус из ударопрочного пластика
	ударопрочный пластик секции магнитометра
Вес	2,7 кг
Размеры, мм	262 х 122 х 75
Тип дисплея	цветной высококонтрастный ЖК дисплей 89 мм
Принимающие антенны	2 горизонтальные антенны, 1 вертикальная «нуль» антенна, 1 компас-антенна , 1 магнитометр
Батареи	перезаряжаемые, с зарядным устройством 100-240В переменного тока
Батареи	сменные (6х стандартных щелочных батареек АА-типа), батареи включаются автоматически при необходимости
Срок работы батарей	щелочные – обычно 8 часов непрерывной работы при 21°С
Срок работы батарей	литий-ионные аккумуляторы – 24 часа непрерывной работы при 21°С (при включенной подсветке). Перезаряжаемые аккумуляторы примерно 500 циклов. Время работы аккумулятора меняется в зависимости от температуры
Bluetooth	Plug and play custom Bluetooth (установка пользователем)
Внешнее подключение	1х круглый USB разъем для аксессуаров
	1х мини USB разъем для передачи данных и программирования
	1х разъём для зарядного устройства
Генератор Loc-150Tx
Корпус	ударопрочный
Вес	12,5 кг
Размеры, мм	425 х 262 х 328
Тип дисплея	Монохромный высококонтрастный ЖК дисплей 60 мм х 32 мм
Питание	СКЗ (номинальное напряжение 26В – 60В постоянного тока) - 100 – 250В переменного тока - или 12В постоянного напряжения от внешней батареи (выходная мощность ограничена при питании от батареи 12В)
Внешнее подключение	100 – 250В переменного тока – трёх контактный Multi-Con-X разъём (Папа)
	Вход переменного тока - двух контактный Multi-Con-X разъем (Папа)
	Выход генератора – двух контактный Multi-Con-X разъем (Мама)
	Гнездо предохранителя - входной предохранитель (5А, 250В), выходной предохранитель (10А, 250В)
Защита выходных цепей	Предохранитель на выходе защищает от случайного подключения к линиям под напряжением до 250В постоянного/переменного тока
Набор кабелей для подключения (поставляется с генератором)	1 x кабель прямого подключения (двойной, длина каждого кабеля 3.5 м с зажимами типа крокодил)
	1 x кабель питания от напряжения постоянного тока (двойной, длина каждого кабеля 3.5 м с зажимами крокодил)
	1 x кабель питания 3 м

Комплект поставки vLocDM2

№	Наименование	Количество
1.	Генератор vLocDM2-Tx-150 Вт	1
2.	Зарядное устройство 100-240В переменного тока	1
3.	Кабель для передачи данных через USB порт	1
4.	Руководство пользователя	1
5.	Приемник vLocDM2	1
6.	Сумка для переноски	1
