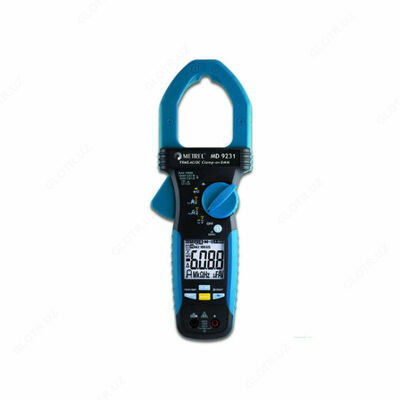

MD 9231 — токоизмерительные клещи

Mahsulot tavsifi

Описание токоизмерительных клещей MD 9231:

Токовые клещи MD 9231 имеют магнитопровод с внутренним диаметром 51 мм. Данные клещи можно применять для измерения постоянного и переменного тока, напряжения, частоты, емкости и других параметров. Для удобства пользователя прибор оснащен функциями удержания результатов, измерения пикового значения, относительных измерений. Клещи поставляются с первичной поверкой (межповерочный интервал – 2 года).

Функции токоизмерительных клещей MD 9231:
- Измерение напряжения постоянного и переменного тока;
- Измерение постоянного и переменного тока;
- Измерение сопротивления;
- Прозвонка цепи;
- Проверка диодов;
- Измерение частоты;
- Измерение емкости;
- Бесконтактное определение наличия электрического поля.

Технические характеристики токоизмерительных клещей MD 9231:

Диапазон		Погрешность
Напряжение постоянного тока
600,0 В, 1000 В		±(0,8% от изм. зн. + 5 е.м.р.)
Напряжение переменного тока
600,0 В, 1000 В (50 Гц ~ 60 Гц)		±(0,8% от изм. зн. + 5 е.м.р.)
600,0 В, 1000 В (20 Гц ~ 200 Гц)		±(1,5% от изм. зн. + 5 е.м.р.)
600,0 В, 1000 В (200 Гц ~ 400 Гц)		±(10% от изм. зн. + 5 е.м.р.)
Напряжение постоянного + переменного тока (с цифровым фильтром низких частот)
600,0 В, 1000 В (50 Гц ~ 60 Гц)		±(1,0% от изм. зн. + 7 е.м.р.)
600,0 В, 1000 В (Пост. ток, 40 Гц ~ 200 Гц)		±(1,8% от изм. зн. + 7 е.м.р.)
600,0 В, 1000 В (200 Гц ~ 400 Гц)		±(12% от изм. зн. + 7 е.м.р.)
Сопротивление
600,0 Ом, 6,000 кОм, 60,00 кОм		±(1,0% от изм. зн. + 5 ед. мл. р.)
Ёмкость
200,0 мкФ, 2500 мкФ		±(2,0% от изм. зн. + 4 ед. мл. р.)
Проверка диодов
2, 000 В		±(1,5% от изм. зн. + 5 ед. мл. р.)
Измерение постоянного тока клещами в обычном режиме
60,00 А , 600,0 А, 1000 А		±(1,8% от изм. зн. + 5 ед. мл. р.)
Измерение постоянного + переменного тока клещами в обычном режиме
60,00 А, 600,0 А, 1000 А (Пост. ток, 40 Гц ~ 100 Гц)		±(2,2% от изм. зн. + 7 е.м.р.)
60,00 А , 600,0 А, 1000 А (100 Гц ~ 400 Гц)		±(2,5% от изм. зн. + 7 е.м.р.)
Измерение малых значений переменного тока клещами в режиме AmpTipTM
00,00 А ~ 20,00 А (40 Гц ~ 100 Гц)		±(1,5% от изм. зн. + 5 е.м.р.)
20,00 А ~ 60,00 А (40 Гц ~ 100 Гц)		±(3,0% от изм. зн. + 5 е.м.р.)
00,00 А ~ 20,00 А (100 Гц ~ 400 Гц)		±(2,0% от изм. зн. + 5 е.м.р.)
20,00 А ~ 60,00 А (100 Гц ~ 400 Гц)		±(3,0% от изм. зн. + 5 е.м.р.)
Измерение переменного тока в обычном режиме
60,00 А, 600,0 A, 1000 А (40 Гц ~ 100 Гц)		±(1,8% от изм. зн.+ 5 ед. мл. р.)
60,00 А, 600,0 A, 1000 А (100 Гц ~ 400 Гц)		±(2,2% от изм. зн.+ 5 ед. мл. р.)
Измерение частоты электросети
Измерение	Чувствительность (синусоидальное СКЗ)	Диапазон	Погрешность
600 В, 1000 В	50 В	5,00 ~ 999,9 Гц	±(1% от изм. зн. +5 ед. мл. р.)
60 А (AmpTipTM)	40 A	50,00 ~ 400,0 Гц
60 А, 600 A, 1000 А	40 A	50,00 ~ 400,0 Гц
Бесконтактное определение электрического поля
Типичное напряжение		Сегментный индикатор
20 В (допуск: 10 ~ 36 В)		-
55 В (допуск: 23 ~ 83 В)		--
110 В (допуск: 59 ~ 165 В)		---
220 В (допуск: 124 ~ 330 В)		----
440 В (допуск: 250 ~ 1000 В)		-----
