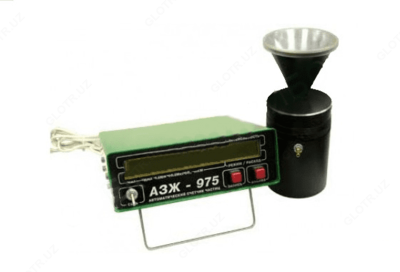

АЗЖ-975 — анализатор загрязнения жидкости

Mahsulot tavsifi

Назначение фотоэлектрических анализаторов загрязнения жидкости АЗЖ-975.0, АЗЖ-975.1, АЗЖ-975.2, АЗЖ-975.3:

Анализаторы загрязнения жидкостей АЗЖ-975.0, АЗЖ-975.1, АЗЖ-975.2, АЗЖ-975.3, АЗЖ-975.4 предназначены для автоматического контроля содержания механических примесей в гидравлических, топливных и масляных системах летательных аппаратов и техноло-гического оборудования методом отобранных проб. АЗЖ-975.0, АЗЖ-975.1, АЗЖ-975.2, АЗЖ-975.3, АЗЖ-975.4 обеспечивают обмен данными с внешним компьютером и дистанционное управление. Результаты анализа могут быть представлены в соответствии с требованиями стандартов ГОСТ 17216-2001, ISО 4406, NAS 1638.

Контроль чистоты по ГОСТ 17216 методом отбора проб в диапазоне размеров частиц от 5 мкм с дополнительным отображением класса согласно ISO 4406 или NAS 1638.

Технические характеристики фотоэлектрического анализатора загрязнения жидкости АЗЖ-975.X:

Параметр	Значения
	АЗЖ-975.0	АЗЖ-975.1	АЗЖ-975.2	АЗЖ-975.3	АЗЖ-975.4
Рабочие жидкости - бензин-растворитель (нефрас), масло АМГ-10, трансформаторное масло и другие жидкости с вязкостью при Т = +20 °С, не более, сСт	40*
Объем пробы жидкости, см³	100±0.5
Границы размерных групп контролируемых частиц загрязнителя (по диаметру), мкм	5,10,25,50,100,200	2,5,10,25,50,100	5,10,15,25,50,100	4,5,6,10,14,25	4,6,14,21
Пределы основной относительной погрешности АЗЖ при измерении счетной концентрации частиц механических примесей размерной группы от 100 до 200 мкм, %	±20
Пределы приведенной погрешности АЗЖ при измерении размеров частиц механических примесей к границам размерных групп (кроме первой и последней границ),%	±10
Дополнительная погрешность АЗЖ при измерении счетной концентрации частиц за счет совпадения двух и более частиц в измерительном объеме ПП при предельной концентрации частиц 1500 частиц/см3, составляет не более,%	15
Время анализа пробы жидкости, не более, мин не менее, мин	8 2
Питание от сети напряжением, В частотой, Гц	220⁺²²_-33 50±1
Потребляемая полная мощность, не более, ВА	15
Габаритные размеры, не более, мм: - первичного преобразователя (ПП) - блока электроники (БЭ)	100х120x230 220x78x220
Длина кабелей, не более, м питания ~220B связи ПП с БЭ	2 2
Масса,кг: - ПП - БЭ	1,0 1,5

* Для жидкостей вязкостью более 5 сСт требуется дополнительный вакуумный насос, не входящий в комплект анализатора.

При заказе анализатора просим убедится в правильности выбора Границы размерных групп контролируемых частиц загрязнителя (смотрите выше).

Комплект поставки АЗЖ-975

№	Наименование	Количество
1	Первичный преобразователь АЗЖ-975 в выбранном исполнении	1
2	Блок электроники	1
3	Документация	1
