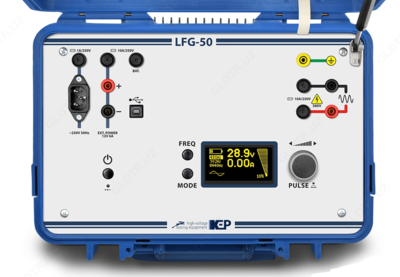

LFG-50 — генератор низкой частоты

Mahsulot tavsifi

Описание генератора низкой частоты LFG-50:
Генератор низкой частоты LFG-50 совместно с приемником используется для трассировки подземных металлических коммуникаций и поиска повреждений любых типов энергетических кабелей. Кроме того, с помощью данного генератора и приемника можно быстро отыскать короткие замыкания в кабелях.
LFG-50 является генератором низкой частоты с возможностью подачи сигнала с 3 частотами (на выбор) при помощи непосредственного подключения к кабелю, или индуцирования сигнала в кабеле (или ином металлическом объекте) при помощи встроенной в крышку антенны. В базовой конфигурации генерируемыми частотами являются 491; 982 и 8440 Гц. Предусмотрена генерация как одной частоты, так и двухчастотного сигнала. Мощность сигнала на выходе генератора регулируется до максимального значения 50 Вт с шагом 2,5 Вт. Сигнал на выходе генератора может подаваться постоянно или прерывисто (скважность равная 2) с периодичностью 1 с. Согласование с нагрузкой производится в автоматическом режиме. Основные параметры, такие как мощность на выходе, комплексное сопротивление нагрузки и частота отображаются на высококонтрастном OLED-дисплее. При подключении к нагрузке с сопротивлением более 1000 Ом генератор автоматически переходит в режим установки напряжения на выходе. При коротком замыкании в линии, или сопротивлении нагрузки менее 0,5 Ом генератор автоматически отключает подачу сигнала на выход.

Назначение генератора низкой частоты LFG-50:

Генератор LFG-50 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:

поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь);
трассировка кабелей и трубопроводов, места пролегания которых неизвестны;
локализация муфт на силовых и телекоммуникационных кабелях;
выбор кабеля методом прозвонки;
локализация кабеля в пучке;
отыскание низкоомных замыканий между жилами методом прозвонки;
определение дефектов оболочки по методу шагового напряжения звуковой частоты;
локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой.

Особенности генератора низкой частоты LFG-50:

Портативный;
Влагостойкий и пыленепроницаемый корпус;
Усовершенствованная LiFePO4 внутренняя батарея с возможностью быстрой зарядки;
Высококонтрастный графический OLED экран;
Несколько рабочих частот (могут быть изменены по запросу);
Внутренняя передающая рамочная антенна;
Автоматическое согласование с нагрузкой;
Возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод);
Защита от перегрузки.

Генератор LGF-50 используется в комплекте с приемником, использующим тот же набор частот, которые выдает генератор, например, приемник ПТ-14 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций, идентификации дефектов покрытия и глубины залегания с последующим картографированием.
