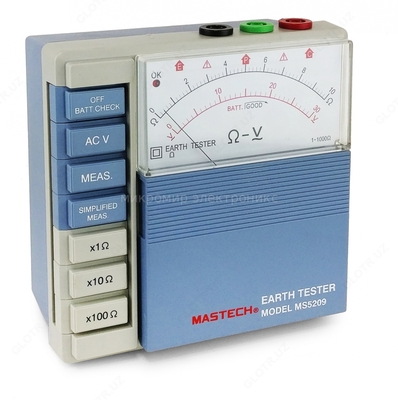

MS5209 — измеритель сопротивления заземления аналоговый

Mahsulot tavsifi

Особенности измерителя сопротивления заземления аналогового MS5209:
- Прибор позволяет проводить измерения с минимальными помехами напряжения земли, минимизирует влияние шагового напряжения и не зависит от особенностей проводящей поверхности;
- Дополнительное сопротивление земли и токопроводящего проводника может быть протестировано посредством кнопки BATT.CHECK. Как только прибор готов к проведению измерений сопротивления земли загорится светодиод ОК;
- Прибор имеет низкий уровень потребления питания, 12 В/100 мА;
- Запуск измерений осуществляется посредством кнопок на лицевой панели прибора;
- Стрелка прибора фиксирует результаты измерений;
- Прибор имеет функцию более простого автоматического измерения, для этого нажмите кнопку Simplified Meas. Для проведения измерений не требуется закорочивания терминалов Р и С;

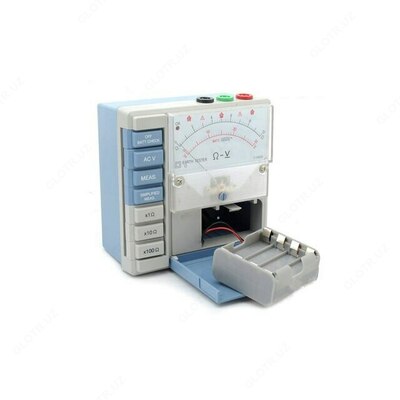

- Для замены батареи питания не требуется открытия корпуса прибора;
- Прибор оснащен пластиковым влагозащищенным кожухом.

Технические характеристики измерителя сопротивления заземления аналогового MS5209:

Параметр	Значение
Диапазон измерений	10/100/1000 Ом
Сопротивление заземления	30 В переменного тока (5 к Ом/В)
Сопротивление заземления (Точность)	±5% полной шкалы
Сопротивление заземления (Напряжение земли)	±5% полной шкалы
Сопротивление земли	С помощью источника тока 800 Гц, 2 мА
Напряжение земли	Выпрямительный тип измерения, прибл. 5 кОм/В, 40-500 Гц
Напряжение пробоя	1500 В перем. тока в течение одной минуты между электрической схемой и корпусом прибора
Режим самотестирования	Проводник подключается к терминалам С и Р для тестирования дополнительного сопротивления земли, после нажатия кнопки BATT.CHECK загорится светодиод OK
Питание	8 батарей 1.5 В типоразмера АА
Габаритные размеры	140 х 140 х 90 мм
Вес	приблизительно 800 г

Комплект поставки MS5209

№	Наименование	Количество
1	Измеритель сопротивления заземления аналоговый MS5209	1
2	Комплект батарей	1
3	Измерительные провода (красный - 15 м, зеленый -10 м, черный – 5 м)	1
4	Штырь заземления	2
5	Руководство по эксплуатации	1
