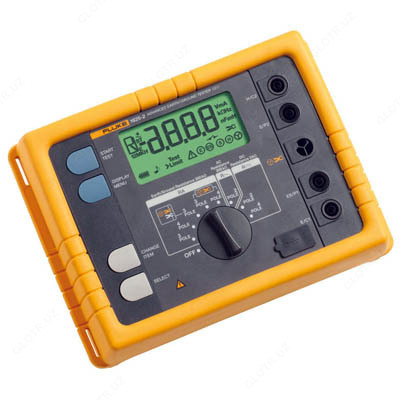

Fluke 1625 II — измеритель сопротивления заземления

Mahsulot tavsifi

Назначение измерителя сопротивления заземления Fluke 1625 II:

Измеритель сопротивления заземления Fluke 1625 II Kit способен измерять сопротивление заземляющего контура при помощи одних зажимов. При использовании этого метода рядом с заземляющим стержнем размещаются два зажима, каждый из которых подключается к измерителю. Заземляющие электроды не используются. Одним зажимом подается известное фиксированное напряжение, а вторым зажимом измеряется сила тока. Затем, измеритель автоматически определяет сопротивление заземляющего стержня. Данный метод тестирования действует только в том случае, если на проверяемом здании или структуре есть связанная система заземления, в большинстве случаев, такая система есть. При наличии всего одного заземляющего контура, что часто бывает во многих жилых домах, безэлектродный метод оказывается неэффективным, поэтому необходимо использовать тестовый метод падения напряжения.

При использовании безэлектродного тестирования не нужно отключать заземляющий стержень — во время тестирования связанная система заземления остается нетронутой. Остались в прошлом те дни, когда приходилось устанавливать и подключать каждый заземляющий стержень в системе — и это серьезная экономия времени. Вы также можете провести тесты сопротивления заземления в местах, которые вы не учитывали ранее: внутри зданий, на опорах ЛЭП или там, где нет доступа к поверхности земли.

Особенности измерителя сопротивления заземления Fluke 1625 II:

Fluke 1625 II Kit — это уникальный измеритель сопротивления заземления, способный выполнять все четыре типа измерения сопротивления заземления:
- 3- и 4-полюсное падение напряжения (при помощи электродов)
- 4-полюсное тестирование удельного сопротивления земли (при помощи электродов)
- Выборочное тестирование (при помощи одного зажима и электродов)
- Безэлектродное тестирование (только при помощи двух зажимов)

Технические характеристики измерителя сопротивления заземления Fluke 1625 II:

Параметр	Значение
Технические характеристики
Общие сведения
Память	Объем внутренней памяти позволяет хранить до 1500 записей, доступных через разъем USB
Функция измерения	Напряжение и частота помех, сопротивление заземления 3- и 4-полюсное с/без пристегивающегося трансформатора тока, сопротивление 2-полюсное с переменным током, 2- и 4-полюсное с постоянным током
Дисплей	4 знака (2999-разрядный) — 7-сегментный ЖК-дисплей с улучшенной видимостью
Управление	Центральный поворотный переключатель и функциональные клавиши
Диапазон температур
Рабочая температура	от -10 °C до +50 °C (от 14 °F до 122 °F)
Температура хранения	от -30 °C до 60 °C (от -22 °F до 140 °F)
Температурный коэффициент	± 0,1 % показаний/°C <18 °C >28 °C
Тип защиты	IP56 для футляра, IP40 для крышки батарейного отсека согласно EN60529
Макс. напряжение	Предупреждение – подключайте "зажим" к разъемам E, ES, S или H
	U _{среднеквадратичное значение} = 0 В
	Разъемы E, ES, S или H друг к другу в любом сочетании, макс. U _{среднеквадратичное значение} = 250 В (имеет отношение к неправильному обращению)
Безопасность	Защита обеспечивается двойной и/или усиленной изоляцией. Макс. 50 В на землю в соответствии с IEC61010-1. 300 В, категория II, степень загрязнения 2
Стандарт качества	Проектирование, разработка и производство соответствуют стандарту DIN ISO 9001
Влияние внешнего поля	Удовлетворяет требованиям DIN 43780 (8/76)
Дополнительное питание	6 щелочных батарей 1,5 В (IEC LR6 или AA)
Ресурс батареи	Батареи типа IEC LR6/AA: обычно 3 000 измерений (R _E+R _H ≤ 1 кОм)
Ресурс батареи	Батареи типа IEC LR6/AA: обычно 6 000 измерений (R _E+R _H ≤ 10 кОм)
Размеры (ШxВxГ)	250 мм x 133 мм x 187 мм (9,75 дюймов x 5,25 дюймов x 7,35 дюймов)
Вес	≤ 1,1 кг (2,43 фунта) без аксессуаров 7,6 кг (16,8 фунтов) включая аксессуары и батареи в футляре для переноски
Материал корпуса	Полиэстер
Измерение напряжения помех пост. ток + перем. ток (U _ST)
Ограничения ошибки измерений: метод	Двухполупериодное выпрямление
Диапазон измерения	от 1 В до 50 В
Диапазон дисплея	от 0,0 В до 50 В
Разрешение	0,1 В
Диапазон частот	пост. ток/перем. ток от 45 Гц до 400 Гц синусоида
Погрешность	± (5 % от показаний + 5 разрядов)
Последовательность измерений	Прибл. 4 измерения/с
Внутреннее сопротивление	Прибл. 1,5 МОм
Макс. перегрузка	U _{среднеквадратичное значение} = 250 В
Измерение частоты помех (F )
Ограничения ошибки измерений: метод	Измерение периода колебания напряжения помех
Диапазон измерения	от 6,0 Гц до 400 Гц
Диапазон дисплея	от 16,0 Гц до 299,9 Гц до 999 Гц
Разрешение	от 0,1 Гц до 1 Гц
Диапазон	от 1 В до 50 В
Погрешность	± (1 % от показаний + 2 разряда)
Сопротивление заземления (RE)
Метод измерения	Измерение силы тока и напряжения с помощью щупа в соответствии с IEC61557-5
Напряжение в разомкнутой цепи	20/48 В, перем. тока
Ток короткого замыкания	250 мА переменного тока
Частота измерения	94, 105, 111, 128 Гц выбирается вручную или автоматически. (AFC) 55 Гц в функции R*
Подавление шума	120 дБ (16 2/3, 50 , 60, 400 Гц)
Макс. перегрузка	U _{среднеквадратичное значение} = 250 В
