Ф0303.4 — измеритель-регулятор технологический

Mahsulot tavsifi

Назначение измеритель-регулятора технологического Ф0303.4:
Измеритель - регулятор технологический предназначен для измерения по нескольким каналам (от 1 до 4) или измерения и трехпозиционного регулирования сигналов постоянного тока и (или) напряжения.
Прибор может быть использован в различных технологических процессах для измерения и регулирования различных физических величин ( как измеритель температуры, измеритель давления, измеритель мощности, массы и т.п.), значение которых может быть преобразовано в сигналы постоянного тока и напряжения.

Описание измеритель-регулятора технологического Ф0303.4:

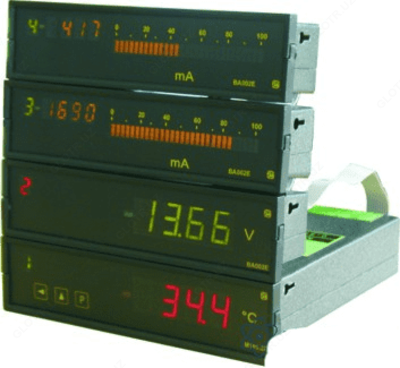

Измеритель - регулятор технологический четырехканальный. Прибор щитовой цифровой постоянного тока, узкопрофильный, с цифровой или комбинированной индикацией. Прибор, с выносными дисплеями, одновременно отображает результаты измерений по всем каналам (от 1 до 4). Прибор, с выносными дисплеями, может заменить до четырех одноканальных измерителей, что значительно снизижает затраты на оборудование. Коммутирующее устройство измерителя состоит из двух переключающих электромагнитных реле, каждое из которых программно назначается на любой из каналов измерения. Измеритель Ф0303.4-2 имеет сравнительно малую глубину (155мм). Это своийсто измерителя может быть полезно при установки в малогабаритные щиты.

Функции выполняемые измеритель-регулятором технологическим Ф0303.4:

Измерение и трехпозиционное регулирование:

Параметров температуры.
Параметров сигналов постоянного тока и напряжения.
Параметров давления с применением датчиков давления.
Параметров уровня с применением дутчиков уровня.
Функция извлечения квадратного корня.
Помимо работы со стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и по напряжению от 10 мВ до 400В.

Информация для заказа:

1.	Габаритные размеры	160 × 30 × 215 (пластмассовый корпус)	144 × 36 × 155 (металлический корпус)
1.	Код для заказа	1	2
2.	Рабочее положение	Горизонтальное с цифровым индикатором	Горизонтальное с комбинированным индикатором	Вертикальное с цифровым индикатором
2.	Код для заказа	00	01	11
3.	Цвет индикации встроенного дисплея	Красный	Зеленый	Желтый
3.	Код для заказа	0	1	2
4.	Коммутирующее устройство (2 реле)	Нет	Электромагнитное реле (5А, ~250В, =24В)	Оптоэлектронное реле (50 мА, ~120В, =220В)
4.	Код для заказа	0	1	2
5.	Интерфейс RS485	Нет	Есть
5.	Код для заказа	0	1
6.	Код диапазона измерений по каждому каналу

Код	Диапазоны измерений, мА	Допустимый ток перегрузки на входе с номинальным током, мВ	Падение напряжения на входе с номинальным током, мВ	Код	Диапазоны измерений, мА	Допустимый ток перегрузки на входе с номинальным током, мВ	Падение напряжения на входе с номинальным током, мВ
00	0 - 0,1 ±0,1	0,2	≤ 5	06	0 - 10 ±10	50	1000 ± 100
01	0 - 0,2 ±0,2	0,4	≤ 5	07	0 - 20 ±20	50	1000 ± 100
02	0 - 0,5 ±0,5	1	≤ 5	08	0 - 50 ±50	100	1000 ± 100
03	0 - 1 ±1	2	≤ 5	09	0 - 100 ±100	250	1000 ± 100
04	0 - 2 ±2	4	≤ 5	10	0 - 200 ±200	500	200 ± 20
05	0 - 5 ±5	25	1000 ± 100	11	0 - 500 ±500	1000	250 ± 20
				12	0 - 1000 ±1000	2500	20 ± 2
Код	Диапазоны измерений	Допустимое напряжение перегрузки на входе в течении 1 мин.	Входное сопротивление каждого канала, МОм	Код	Диапазоны измерений	Допустимое напряжение перегрузки на входе в течении 1 мин.	Входное сопротивление каждого канала, МОм
20	0 - 10 мВ ±10 мВ	50 мВ	1 ± 0,2	28	0 - 5 В ±5 В	2,5 В	1 ± 0,2
21	0 - 20 мВ ±20 мВ	100 мВ	1 ± 0,2	29	0 - 10 В ±10 В	50 В	1 ± 0,2
22	0 - 50 мВ ±50 мВ	250 мВ	1 ± 0,2	30	0 - 20 В ±20 В	100 В	1 ± 0,2
23	0 - 100 мВ ±100 мВ	500 мВ	1 ± 0,2	31	0 - 50 В ±50 В	250 В	1 ± 0,2
24	0 - 200 мВ ±200 мВ	500 мВ	1 ± 0,2	32	0 - 100 В ±100 В	250 В	1 ± 0,2
25	0 - 500 мВ ±500 мВ	1 В	1 ± 0,2	33	0 - 250 В ±250 В	500 В	1 ± 0,2
26	0 - 1 В ±1 В	2,5 В	1 ± 0,2	35	0 - 75 мВ ±75 мВ	150 мВ	1 ± 0,2
27	0 - 2 В ±2 мВ	5 В	1 ± 0,2	36	0 - 150 мВ ±150 мВ	300 мВ	1 ± 0,2

Код	Диапазон преобразования	Разрешающая способность по исполнениям		Диапазон измерений для зависимости измеряемой величины от входного сигнала
Код	Диапазон преобразования	горизонтальное	вертикальное	линейной	с функцией извлечения квадратного корня
40	0 … 5 мА	1 мкА	10 мкА	0 … 5 мА	0,1 … 5 мА
41	0 … 20 мА	10 мкА	100 мкА	0 … 20 мА	0,4 … 20 мА
42	4 … 20 мА	10 мкА	100 мкА	4 … 20 мА	4,32 … 20 мА
43	0 … 10 В	10 мВ	100 мВ	0 … 10 В	0,1 …10

7.	Количество выносных дисплеев	Нет	1	2	3
7.	Код для заказа	0	1	2	3

8.	Исполнение	Общепромышленное	Экспортное	Тропическое
8.	Код для заказа	0	1	2

9.	Вид приемки	Приемка ОТК	Поверка ЦСМ
9.	Код для заказа	0	1

8.	Шкала. Код единицы измеряемой величины

Международное	Код заказа	Русское	Код заказа	Международное	Код заказа	Русское	Код заказа
Нет обозначения	000	Нет обозначения	000	mm³	018	мм³	118
μA	001	мкА	101	cm³	019	см³	119
mA	002	мА	102	dm³	020	дм³	120
A	003	А	103	m³	021	м³	121
kA	004	кА	104	g	022	г	122
µV	005	мкВ	105	kg	023	кг	123
mV	006	мВ	106	t	024	т	124
V	007	В	107	kgf/mm²	025	кгс/мм²	125
kV	008	кВ	108	kgf/cm²	026	кгс/см²	126
%	009	%	109	kgf/dm²	027	кгс/дм²	127
°C	010	°C	110	kgf/m²	028	кгс/м²	128
mm	011	мм	111	mPa	029	мПа	129
cm	012	см	112	Pa	030	Па	130
m	013	м	113	kPa	031	кПа	131
mm²	014	мм²	114	MPa	036	МПа	136
cm²	015	см²	115	cm³/3h	032	см³/3ч	132
dm²	016	дм²	116	dm³/h	033	дм³/ч	133
m²	017	м²	117	m³/h	034	м³/ч	134
				pH	035	pH	135
