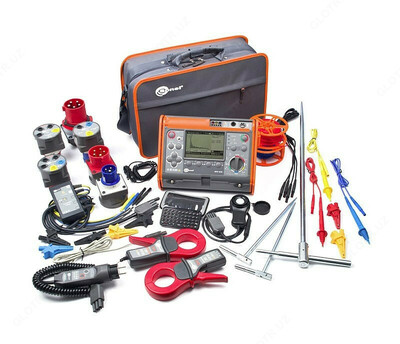

MPI-530-IT — измеритель параметров электробезопасности электроустановок

Mahsulot tavsifi

Назначение измерителя параметров электробезопасности электроустановок MPI-530-IT:

Измерители MPI-530-IT применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Особенности измерителя параметров электробезопасности электроустановок MPI-530-IT:
- измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- измерение силы тока и времени отключения УЗО типов AC, A, B;
- автоматический режим измерения параметров УЗО;
- измерение параметров УЗО (ток и время отключения) типа AC, A, и B в сетях с изолированной нейтралью (IT);
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение удельного сопротивления грунта;
- измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
- измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
- измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
- измерение освещенности с использованием адаптера LP1;
- проверка последовательности чередования фаз;
- обновленная структура памяти прибора и передача результатов измерений в компьютер;
Режим регистратора параметров электроэнергии (1 фаза):
- действующего значения напряжения переменного тока;
- частоты переменного тока;
- действующего значения силы переменного тока;
- полной мощности;
- среднеквадратического значения гармонических составляющих напряжения и силы тока;
- суммарного коэффициента гармонических составляющих напряжения и силы тока;
Технические характеристики измерителя параметров электробезопасности электроустановок MPI-530-IT:

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение напряжения переменного тока (True RMS) Диапазоны измерений Разрешение Пределы допускаемой основной абсолютной погрешности измерений 0...299,9 В 0,1 В ± (2% и.в. + 4 е.м.р.) 300...500 В 1 В ± (2% и.в. + 2 е.м.р.)
Диапазон частоты: 45...65 Гц
Измерение частоты Диапазоны измерений Разрешение Пределы допускаемой основной абсолютной погрешности измерений 45...65 Гц 0,1 Гц ±(0.1% и.в. + 1 е.м.р.)
Диапазон напряжения: 50...500 В
Режим регистратора
Измерение тока (True RMS) Диапазон Разрешение Основная погрешность* С измерительными клещами C-6 0...99,9 мА 0,1 мА ± (8 % и.в. + 3 е.м.р.) 100...999 мА 1 мА 1,00...9,99 А 0,01 А ± (6 % и.в. + 5 е.м.р.) С измерительными клещами C-3 0...99,9 мА 0,1 мА ± (8 % и.в. + 3 е.м.р.) 100...мА 1 мА 1,00...9,99 А 0,01 А ± (6 % и.в. + 5 е.м.р.) 10,0...99,9 А 0,1 А ± (5 % и.в. + 5 е.м.р.) 100...999 А 1 А С измерительными клещами F-1, F-2, F-3 1...9,99 А 0,01 А ± (0,1 % Inom + 2 е.м.р.) 10,0...99,9 А 0,1 А 100...999 A 1 А 1,00...3,00 кA 0,01 кA не нормируется
Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей.

Измерение активной P, реактивной Q и полной S мощности, а также cos φ Диапазон Разрешение Основная погрешность Клещи C-6 0...999 ВА 1 ВА ± (10%∙Sизм + 3 е.м.р.) 1...5,00 кВА 0,01 кВА ± (8%∙Sизм + 5 е.м.р.) Клещи C-3 0...999 ВА 1 ВА ± (10%∙Sизм + 5 е.м.р.) 1...9,99 кВА 0,01 кВА ± (8%∙Sизм + 5 е.м.р.) 10...99,9 кВА 0,1 кВА ± (8%∙Sизм + 5 е.м.р.) 100...500 кВА 1 кВа ± (8%∙Sизм + 5 е.м.р.) С измерительными клещами F-1, F-2, F-3 0...999 ВА 1 ВА ± (10%∙Sизм + 9 е.м.р.) 1...9,99 кВА 0,01 кВА ± (10%∙Sизм + 6 е.м.р.) 10...кВА 0,1 кВА ± (10%∙Sизм + 5 е.м.р.) 100...кВА 1 кВа ± (10%∙Sизм + 5 е.м.р.) 501...999 кВА 1 кВа не нормируется 1,00...1,50 МВА 0,01 МВа не нормируется
