Тип оборудования: Настольный универсальный мультиметр
Производитель: Актаком
Модель: АВМ-4563
Гарантия: 1 год
Описание мультиметра АВМ-4563:
- Разрядность индикатора 6½
- Измерение постоянного/переменногоо напряжений, постоянного/переменного тока, сопротивления, частоты, емкости, температуры, проверка диодов, прозвонка целостности цепи
- TrueRMS для измерения переменного тока и напряжения
- Измерение постоянного напряжения с погрешностью 0.0035%
- 2- и 4-проводная схема измерения сопротивления
- Максимальная скорость регистрации до 1000 измерений в секунду
- Выбор диапазонов: автоматический и ручной
- Режим относительных измерений
- Статистическая обработка: минимальное, максимальной, среднее, размах амплитуды, стандартная девиация
- Измерения в %/ dB/ dBm, mX+b
- Вычисление отношение напряжений U1/U2
- Тестирование по маске Годен/Не годен (Pass/Fail)
- Фильтры для измерений переменного тока и напряжения 3 Гц, 20 Гц и 200 Гц

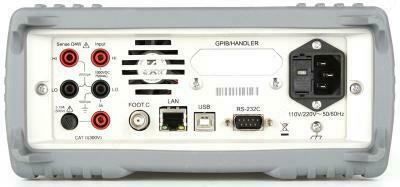

- Универсальные интерфейсы для подключения приборов: RS-232, USB-host, USB-device, LAN
- Диапазон рабочих температур, относительная влажность 0…+40 °С, ≤90%
- Питание 220 В ± 10%, 50 Гц ± 5%
- Потребляемая мощность ≤30 ВА
- Габаритные размеры 225 × 100 × 355 мм
- Масса 2,5 кг
Технические характеристики настольного мультиметра АВМ-4563:
Измерение напряжения постоянного тока
| Диапазон |
Разрешение |
Погр. (1 год)
±(%×Uизм + %шкалы) |
Температурный коэфф./°С
±(%×Uизм + %шкалы) |
Входное сопротивление |
| 100.000 мВ |
0,1 мкВ |
0.0050 + 0.0035 |
0.0005 + 0.0005 |
>10 ГОм |
| 1.00000 В |
1 мкВ |
0.0040 + 0.0007 |
0.0005 + 0.0001 |
>10 ГОм |
| 10.0000 В |
10 мкВ |
0.0035 + 0.0005 |
0.0005 + 0.0001 |
>10 ГОм |
| 100.000 В |
100 мкВ |
0.0045 + 0.0006 |
0.0005 + 0.0001 |
10 МОм |
| 1000.00 В |
1 мВ |
0.0045 + 0.0010 |
0.0005 + 0.0001 |
10 МОм |
Измерение напряжения переменного тока (True RMS)
| Диапазон |
Разрешение |
Погр. (1 год) ±(%×Uизм + шкалы) |
| 3…5 Гц |
5…10 Гц |
10 Гц … 20 кГц |
20…50 кГц |
50…100 кГц |
100…300 кГц |
| 100 мВ |
1 мкВ |
1.00+0.03 |
0.35+0.03 |
0.06+0.03 |
0.12+0.05 |
0.60+0.08 |
4.00+0.50 |
| 1 В |
10 мкВ |
1.00+0.03 |
0.35+0.03 |
0.06+0.03 |
0.12+0.05 |
0.60+0.08 |
4.00+0.50 |
| 10 В |
100 мкВ |
1.00+0.03 |
0.35+0.03 |
0.06+0.03 |
0.12+0.05 |
0.60+0.08 |
4.00+0.50 |
| 100 В |
1 мВ |
1.00+0.03 |
0.35+0.03 |
0.06+0.03 |
0.12+0.05 |
0.60+0.08 |
4.00+0.50 |
| 750 В |
10 мВ |
1.00+0.03 |
0.35+0.03 |
0.06+0.03 |
0.12+0.05 |
0.60+0.08 |
4.00+0.50 |
| Температурный коэфф. ±(%×Uизм + %шкалы) |
1.00+0.03 |
0.35+0.03 |
0.07+0.03 |
0.13+0.05 |
0.60+0.08 |
4.00+0.50 |
Измерение силы постоянного тока
| Диапазон |
Разрешение |
Погр. (1 год)
±(%×Iизм + %шкалы |
Температурный коэфф./°С
±(%×Uизм + %шкалы) |
Паразитное напряжение |
| 100.0000 мкА |
0,1 нА |
0.050 + 0.025 |
0.0020 + 0.0030 |
<0.011 В |
| 1.000000 мА |
1 нА |
0.050 + 0.006 |
0.0020 + 0.0005 |
<0.011 В |
| 10.00000 мА |
10 нА |
0.050 + 0.020 |
0.0020 + 0.0020 |
< 0.05 В |
| 100.0000 мА |
0,1 мкА |
0.050 + 0.005 |
0.0020 + 0.0005 |
< 0.5 В |
| 1.000000 A |
1 мкА |
0.100 + 0.010 |
0.0050 + 0.0010 |
< 0.7 В |
| 3.000000 A |
10 мкА |
0.20 + 0.020 |
0.0050 + 0.0020 |
< 2.0 В |
| 10.00000 A |
10 мкА |
0.120 + 0.010 |
0.0050 + 0.0010 |
< 0.5 В |
Измерение силы переменного тока (True RMS)
| Диапазон |
Разрешение |
Погр. (1 год) ±(%×Iизм + шкалы) |
Паразитное напряжение |
| 3…5 Гц |
5…10 Гц |
10 Гц …5 кГц |
5 …10 кГц |
| 100.000 мкА |
1 нА |
1.00+0.04 |
0.30+0.04 |
0.10 + 0.04 |
0.10 + 0.04 |
<0.011 В |
| 1.00000 мА |
10 нА |
1.00+0.04 |
0.30+0.04 |
0.10 + 0.04 |
0.10 + 0.04 |
<0.011 В |
| 10.0000 мА |
0.1 мкА |
1.00+0.04 |
0.30+0.04 |
0.10 + 0.04 |
0.10 + 0.04 |
<0.05 В |
| 100.000 мА |
1 мкА |
1.00+0.04 |
0.30+0.04 |
0.10 + 0.04 |
0.10 + 0.04 |
<0.5 В |
| Температурный коэфф. ±(%×Uизм + %шкалы) |
0.100+0.006 |
0.35+0.006 |
0.015+0.006 |
0.030+0.006 |
|
| 1.00000 A |
10 мкА |
1.00+0.04 |
0.30+0.04 |
0.10 + 0.04 |
0.30 + 0.04 |
<0.7 В |
| Температурный коэфф. ±(%×Uизм + %шкалы) |
0.100+0.006 |
0.35+0.006 |
0.015+0.006 |
0.030+0.006 |
|
| 3.00000 A |
10 мкА |
1.00+0.04 |
0.35+0.04 |
0.23+0.04 |
0.30+0.04 |
<2.0 В |
| Температурный коэфф. ±(%×Uизм + %шкалы) |
0.100+0.006 |
0.35+0.006 |
0.015+0.006 |
0.030+0.006 |
|
| 10.0000 A |
100 мкА |
1.00+0.04 |
0.35+0.04 |
0.15+0.04 |
0.15+0.04 |
<0.5 В |
| Температурный коэфф. ±(%×Uизм + %шкалы) |
0.100+0.006 |
0.35+0.006 |
0.015+0.006 |
0.030+0.006 |
|
Измерение сопротивления (2- и 4-проводная схема)
| Диапазон |
Разрешение |
Погр. (1 год)
±(%×Rизм + %шкалы) |
Температурный коэфф./°С
±(%×Uизм + %шкалы) |
Тестовый ток |
| 10.00000 Ом |
0.01 мОм |
0.0100 + 0.0080 |
0.0006 + 0.0008 |
10 мА |
| 100.0000 Ом |
0.1 мОм |
0.0100 + 0.0040 |
0.0006 + 0.0005 |
10 мА |
| 1.000000 кОм |
1 мОм |
0.0100 + 0.0010 |
0.0006 + 0.0001 |
1 мА |
| 10.00000 кОм |
10 мОм |
0.0100 + 0.0010 |
0.0006 + 0.0001 |
100 мкА |
| 100.0000 кОм |
0.1 мОм |
0.0100 + 0.0010 |
0.0006 + 0.0001 |
50 мкА |
| 1.000000 МОм |
1 Ом |
0.0100 + 0.0010 |
0.0010 + 0.0002 |
5 мкА |
| 10.00000 МОм |
10 Ом |
0.0400 + 0.0010 |
0.0030 + 0.0004 |
500 нА |
| 100.0000 МОм |
100 Ом |
0.8000 + 0.0100 |
0.1500 + 0.0002 |
500 нА/10 М |
Измерение емкости
| Диапазон |
Погр. (1 год)
±(%×Uизм + %шкалы) |
Температурный коэфф.
±(%×Cизм + %шкалы) |
Тестовый ток |
| 1.0000 нФ |
1.0 + 0.50 |
0.02 + 0.001 |
10 мкА |
| 10.000 нФ |
1.0 + 0.10 |
0.02 + 0.001 |
10 мкА |
| 100.00 нФ |
1.0 + 0.10 |
0.02 + 0.001 |
10 мкА |
| 1.0000 мкФ |
1.0 + 0.10 |
0.02 + 0.001 |
100 мкА |
| 10.000 мкФ |
1.0 + 0.10 |
0.02 + 0.001 |
100 мкА |
| 100.00 мкФ |
1.0 + 0.10 |
0.02 + 0.001 |
1 мА |
| 1.0000 мФ |
1.0 + 0.20 |
0.02 + 0.001 |
10 мА |
| 10.000 мФ |
1.0 + 0.50 |
0.02 + 0.001 |
10 мА |
Измерение частоты
Частота
Диапазон 100 мВ, 1 В, 10 В, 100 В и 750 В |
Погр. (1 год)
±(%×Fизм + %шкалы) |
Температурный коэфф. /КК |
| 2...10 Гц |
0.100 |
0.0002 |
| 10 Гц…100 Гц |
0.300 |
0.0002 |
| 100 Гц…1 кГц |
0.100 |
0.0002 |
| 1 кГц…300 кГц |
0.100 |
0.0002 |
| 300 кГц…1 МГц |
0.100 |
0.0002 |
| Прямоугольный сигнал 10 Гц...300 кГц |
0.100 |
0.0002 |
Дополнительная погрешность, вызванная временем счета
| Диапазон |
1 сек. |
0.1 сек. |
0.01 сек. |
| 2...10 Гц |
0 |
0.200 |
0.200 |
| 10...100 Гц |
0 |
0.060 |
0.200 |
| 100 Гц...1 кГц |
0 |
0.020 |
0.200 |
| 1...300 кГц |
0 |
0.004 |
0.030 |
| 300 кГц...1 МГц |
0 |
0.004 |
0.030 |
| Прямоугольный сигнал 10 Гц...300 кГц |
0 |
0 |
0 |
Проверка целостности цепи
| Диапазон |
Разрешение |
Погр. (1 год)
±(%×Rизм + %шкалы) |
Температурный коэфф./°С
±(%×Uизм + %шкалы) |
Тестовый ток |
| 1 кОм |
10 мОм |
0.010 + 0.030 |
0.0010 + 0.0020 |
1 мА |
Тест диодов
| Диапазон |
Разрешение |
Погр. (1 год)
±(%×Uизм + %шкалы) |
Температурный коэфф./°С
±(%×Uизм + %шкалы) |
Тестовый ток |
| 5 В |
0.1 мВ |
0.010 + 0.030 |
0.0010 + 0.0020 |
1 мА |
Измерение температуры
| Датчик |
Погрешность |
| PT100 (DIN/ IEC 751) |
±0,05 °C |
| 5 kΩ термистор |
±0,1 °C |
Комплект поставки универсального мультиметра АВМ-4563:
- Мультиметр
- Измерительные щупы (1 красн., 1 чёрн.)
- Кабель питания
- Кабель USB
- Предохранитель (T500mAL) - 2 шт.
- Предохранитель (T3.15AL) - 2 шт.
- Эксплуатационный документ
