УП-31 — указатель положения привода

Mahsulot tavsifi

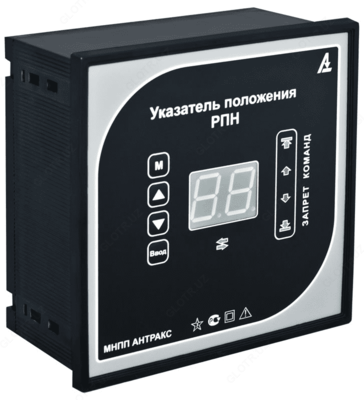

Описание указателя положения привода УП-31:

Двухразрядные цифровые указатели положения привода РПН УП 31 разработаны для работы с приводами, использующими сельсин-датчик, они подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404. УП 31 подходят для установки на все приводы (типа РНТ-13, ПДП-1, ПДП-4, МА-1, МАК-1 и другие), комплектуемые вышеуказанными датчиками для замены старых указателей положения РПН.

Дополнительные возможности:

Клавиатура для настройки и калибровки прибора;
Изменение яркости свечения индикатора;
Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
Индикация первой/последней и граничных ступеней положения привода РПН при помощи светодиодов;
Возможность задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

Цифровые выходы базовой комплектации RS-485/ RS-232:

для передачи информации о ступени привода в АСУ ТП или ТМ;
для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

для передачи информации о ступени привода в АСУ ТП или ТМ.

Настройка УП 31 может осуществляться с использованием:

Клавиатуры, расположенной на лицевой панели прибора;
ПК и специального программного обеспечения.

Дискретные выходы, на клеммы которых подаются сигналы управления реле:

«Блокировка: прибавить»	Указывают на достижение граничных ступеней привода
«Блокировка: убавить»
«Первая ступень»	Указывают на достижение первой/ последней ступени
«Последняя ступень»
«Переключение: прибавить»	Указывают на переключение ступени привода РПН
«Переключение: убавить»

Указатели УП 31 выпускаются в типоразмерах корпуса от А до Д.

Технические характеристики указателя положения привода УП-31:

Параметр	Значение
Подключаемые типы датчиков	Cельсин-датчик
Возможные цифровые выходы	RS-232 RS-485
Дополнительные выходы	Аналоговый ТП Дискретные РВ Дискретные БЛ
Тип корпуса	А, Б, В, Г, Д
Напряжение питания для указателей в корпусе А	~220 В ± 20%
Напряжение питания для указателей в корпусах Б, В, Г, Д	90 – 370 В
Входное напряжение переменного тока	85 – 264 В
Входное напряжение постоянного тока	120 – 370 В
Потребляемая мощность, не более	5 Вт
Яркость свечения индикатора	10000 мкд
Максимальный ток на клеммах реле управления	120 мA
Максимальное допустимое напряжение на клеммах реле управления	400 В
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69	группа С4 УХЛ, категория размещения 4.1
Воздействие механических факторов внешней среды: ГОСТ 17516.1	М7
Степень защиты указателя: ГОСТ 14254	IP 20
Температурный диапазон	от -40 до +50 °С
Срок службы	15 лет
