B-500 — система мониторинга вводов

Назначение системы мониторинга вводов B-500:

Компактный прибор B-500 предназначен для контроля состояния и диагностики дефектов высоковольтных вводов силовых трансформаторов с традиционной изоляцией бумага-масло и современной твердой RIP изоляцией.

B-500 решает две задачи:

• Эффективная ранняя диагностика технического состояния трех высоковольтных вводов, выявление в них дефектов, определение дефектного ввода и типа возникшего в нем дефекта;
• Оперативное формирование сигналов о тревожном и предаварийном состоянии вводов и оповещение об этом эксплуатационного персонала.

Особенности системы мониторинга вводов B-500:

• Прибор B-500 рассчитан на контроль состояния вводов, имеющих рабочее напряжение в диапазоне от 110 до 750 кВ. Измеряемые токи проводимости изоляции вводов могут иметь значения от 5 до 200 мА;
• Прибор B-500 может контролировать состояние вводов по величинам токов утечки и по величинам тангенсов углов потерь, рассчитывая абсолютные или относительные значения;
• Передача информации о состоянии вводов в систему АСУ-ТП может производиться по проводному интерфейсу RS- 485 или беспроводному интерфейсу Bluetooth;
• Питание прибора B-500 осуществляется за счет энергии токов проводимости контролируемых вводов. Для его работы не требуется какоелибо внешнее питание.

Монтаж системы мониторинга вводов B-500:

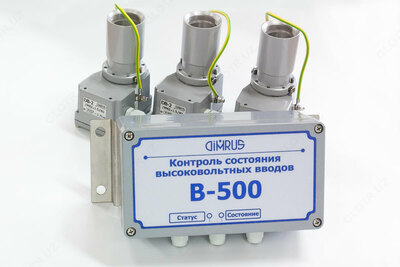

В минимальной конфигурации система B-500 включает в себя прибор и три устройства присоединения DB-2 (различной модификации, в зависимости от типа ввода и конструкции ПИН). Сигнал с устройств DB-2 при помощи коротких кабелей передается в измерительный прибор B-500, монтируемый непосредственно на трансформаторе.

Передача первичной и итоговой информации о состоянии вводов от прибора в систему АСУ-ТП осуществляется по стандартному беспроводному интерфейсу Bluetooth через модуль связи WDM.

Приемником информации о состоянии вводов трансформатора также может быть смартфон, планшет, оснащенные этим интерфейсом.

Модуль WDM специально разработан для организации связи с беспроводными датчиками в сложных условиях эксплуатации. Модуль имеет небольшие размеры и может устанавливаться на подстанции на расстоянии до 50 метров от трансформатора.

Этот модуль является универсальным и может принимать сигналы от многих беспроводных датчиков различного назначения, расположенных на подстанции.

Стандартная поставка B-500 особенно эффективна для использования в том случае, когда необходимо максимально быстро оснастить системой контроля вводы, находящиеся в тревожном состоянии, требующие постоянного внимания.

Для монтажа системы мониторинга марки B-500 на трансформаторе достаточно отключения оборудования на несколько часов и не требуется проведение значительных подготовительных работ.

Измерительная часть прибора B-500 рассчитана на контроль относительных углов тангенсов потерь в изоляции вводов. Если необходимо контролировать абсолютные значения тангенсов изоляции вводов, тогда на подстанции необходимо устанавливать два прибора B-500.

Второй измерительный прибор устанавливается для контроля напряжений ТН подстанции в удобном для этого месте. Оба прибора проводят измерения независимо, после чего информация о векторах напряжений ТН передается по радиоканалу в базовый прибор, контролирующий токи утечки вводов, где производится расчет истинных значений тангенсов.

Технические характеристики системы мониторинга вводов B-500:

Комплект поставки B-500
