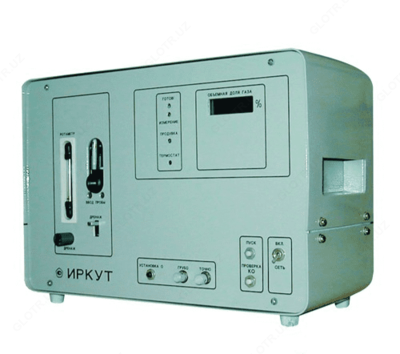

ИРКУТ — измеритель объемной доли газов в трансформаторном масле

Mahsulot tavsifi

Назначение измерителя объемной доли газов в трансформаторном масле ИРКУТ:

Предназначен для измерений объемной доли газов (общего газосодержания), растворенных в трансформаторных маслах и представляет собой лабораторный цифровой прибор циклического действия. Принцип действия измерителя основан на десорбционно-термокондуктометрическом методе измерения.

Прибор применяется для контроля качества трансформаторного масла с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

Особенности измерителя объемной доли газов в трансформаторном масле ИРКУТ:
- Простота определения газосодержания в трансформаторном масле по сравнению с существующими методами;
- Широкий диапазон, высокая точность измерений, удобная цифровая индикация;
- Экспресс-анализ;
- Возможность поверки и калибровки без применения эталонных проб масла с известным газосодержанием;
- Удобство при эксплуатации и обслуживании прибора.

Технические характеристики измерителя объемной доли газов в трансформаторном масле ИРКУТ:

Параметр	Значения
Диапазон измерений объёмной доли газов в масле	0,1…12%
Основная абсолютная погрешность: - для области измерений от 0,1 до 1,0% - для области измерений свыше 1,0 до 12%	±0,1% ±0,5%
Время проведения одного измерения, не более	4 мин
Газ-носитель	гелий (марка А) ТУ51-940-80
Расход газа носителя	(50 ± 1) см³/мин
Объем пробы	(2 ± 0,05) см³
Температура окружающего воздуха и анализируемого масла	от +15 до +30°С
Потребляемая мощность, не более	35 Вт
Габаритные размеры	400 × 200 × 300 мм
Масса	12 кг
Средняя наработка на отказ, не менее	20 000 ч
Средний срок службы, не менее	8 лет

Комплект поставки ИРКУТ

№	Наименование	Количество
1	Измеритель объемной доли газов в трансформаторном масле ИРКУТ	1
2	Руководство по эксплуатации	1
3	Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы	1
4	Аттестат методики выполнения измерений расхода газа	1
5	Сертификат калибровки шприца	1
	Комплект запасных частей
6	Элемент чувствительный (кулонометрический осушитель)	1
7	Трубка	1
8	Прокладка 5К8.683.289	2
9	Прокладка 5К8.684.849	11
10	Прокладка 5К8.684.819	8
11	Вставка плавкая ВП1-1-2А АГО.481.303 ТУ	2
12	Кислота ортофосфорная "ХЧ" ГОСТ 6552-80 20% раствор в дистиллированной воде, 160 мл, в двух колбах	1
	Комплект принадлежностей
13	Кабель "СЕТЬ"	1
14	Трубка 5К6.45 2.386	1
15	Плата переходная	1
16	Устройство для измерения расхода газа УИРГ-2А ТУ6-825К0.283.000 ТУ	1
17	Трубка 5К6.45 2.295-09	1
18	Шприц медицинский инъекционный многократного применения объемом 2 мл	1
19	Микрошприц М50	1
20	Комплект электрических схем	1
