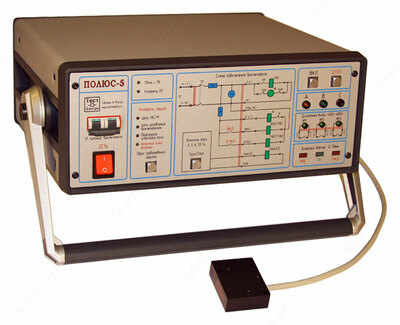

Полюс-5 — прибор для испытания высоковольтных выключателей

Mahsulot tavsifi

Назначение прибора для испытания высоковольтных выключателей Полюс-5:
Приборы серии Полюс-5 предназначены для проверки характеристик работы механизма высоковольтных масляных, элегазовых и вакуумных выключателей 6 (10), 35, 110, 220 кВ при проведении исследовательских, приёмо-сдаточных, квалификационных, типовых и периодических испытаний, а также для проведения технического обслуживания, испытаний и измерений устройств релейной защиты, автоматики и телемеханики.
Прибор позволяет производить управление высоковольтными выключателями и выполняет следующие функции:

Измерение временных характеристик и состояния главных контактов фаз А, В, С;

Измерение временных характеристик и состояния вспомогательных контактов (под напряжением);

Измерение скорости и хода главных контактов выключателей линейным лазерным датчиком при выполнении операций включения и отключения;

Измерение переменного/постоянного напряжения цепей управления на высоковольтном выключателе;

Измерение переменного/постоянного тока цепей управления;

Организация проведения циклов с заданными параметрами интервалов с автоматическим контролем всех параметров;

Контроль заданных предельных параметров при выполнении операций включения и отключения;

Регистрация и предотвращение аварийных ситуаций и режимов для быстрого поиска неисправности в выключателе;

Индикаторы границ пределов измерения хода линейным лазерным датчиком;

Удобная система управления выключателем с передней панели прибора и интерфейса персонального компьютера;

Внутренняя система диагностики неисправностей;

Детальный анализ полученных результатов с помощью программного обеспечения, оформление протокола испытаний и сохранение диаграмм.

Контролируемые параметры:

С помощью программного обеспечения прибор производит проверку характеристик работы механизма выключателя и контролирует электро-механические параметры при проведении операций включения и отключения:

Cобственное время включения/отключения выключателя (фаза А, B и С);
Cобственное время замыкания/размыкания контакта дискретного входа №1, №2 и №3;
Cкорость движения контактов при включении/отключении;
Время дребезга главных контактов при включении/отключении (фаза А, B и C);
Время дребезга главных контактов при включении/отключении;
Минимальное постоянное и переменное напряжение, поданное на высоковольтный выключатель при включении/ отключении;
Максимальный постоянный и переменный ток электромагнита включения в электромагнитных выключателях;
Максимальный постоянный и переменный ток электромагнита включения в выключателях с пружинно-моторным приводом;
Максимальный постоянный и переменный ток электромагнита отключения;
Постоянный и переменный ток взвода пружины в выключателях с пружинно-моторным приводом;
Ход изоляционных тяг при включении/отключении;
Ход контакта при включении/отключении (фаза А, B и С);
Ход поджатия при включении/отключении (фаза А, B и С);
Отскок (возврат) при отключении;
Выбег (перелёт) при отключении;
Разновременность фаз АВ, ВС и АС.

Особенности приборов серии «Полюс»:

Новые возможности приборов позволяют быстро производить проверку скоростей движения главных контактов с помощью лазерного датчика перемещения без механической связи с траверсой, а также производить точную настройку работы блок-контактов, микровыключателей, силовых полупроводниковых элементов в электрической схеме высоковольтного выключателя, контролируя состояние их контактов (ключей) при поданном напряжении.

Силовая схема организована для управления электромагнитными выключателями с большим током потребления: до 400А. Для проведения проверки характеристик выключателей достаточно подключить вводной силовой кабель к клеммам комплектно распределительного устройства ШП (для электромагнитных) или ШУ (для пружинно-моторных выключателей) и подключить силовой кабель управления к выключателю.

Программное обеспечение «Polus» имеет удобный интерфейс, позволяющий управлять командами и детально регистрировать все процессы в диаграмме, а также выполнять высоковольтным выключателем последовательность коммутационных операций включения и отключения с заданными интервалами. Подключение к компьютеру производится через шину USB.

Приборы имеют современный дизайн. В конструкции используются высококачественные комплектующие: корпус «Sсhroff», разъёмы «Harting» и «Lemo», соединительные кабели «Lappkabel».
