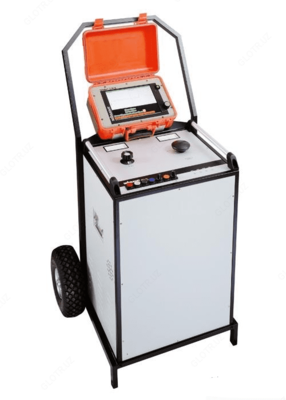

SPG 32-1750 — установка для испытаний и поиска кабельных повреждений, без TDR

Mahsulot tavsifi

Назначение установки для испытаний и поиска кабельных повреждений SPG 32-1750

Установка SPG 32-1750 предназначена для испытания прочности на постоянном токе и прожига высокоомных дефектов изоляции кабелей.

Применение установки для испытаний и поиска кабельных повреждений SPG 32-1750

Основная область применения - проверка электрической прочности и прожига высокоомных дефектов изоляции кабелей для их последующей локализации акустическим, индуктивным или рефлексным методом. Установки предназначены для эксплуатации как передвижные, отдельно или в составе испытательных комплексов.

Описание установки для испытаний и поиска кабельных повреждений SPG 32-1750

Принцип действия установки SPG 32-1750 при проверке изоляции основан на измерении тока утечки изоляции кабеля при приложении вырабатываемой установкой напряжения постоянного тока.

Принцип действия установки SPG 32-1750 при прожиге основан на приложении к поврежденному кабелю напряжения вырабатываемого установкой постоянного, переменного или импульсного тока силы и длительности, достаточной для сжигания поврежденного участка кабеля. При этом сопротивление дефектного участка кабеля либо снижается, либо увеличивается настолько, что место повреждения может быть определено акустическим, индуктивным или рефлексным импульсным методом.

В установке SPG 32-1750 напряжение постоянного тока для испытаний и прожига получают с помощью выпрямителя, питаемого повышающим трансформатором, подключенным к сети переменного тока через регулирующий автотрансформатор.

Установка SPG 32-1750 имеет следующие режимы работы:
- Испытание и поиск повреждения изоляции кабеля.
- Высоковольтные испытания (на пробой с измерением током утечки).
- Генератор ударных волн (для локализации места повреждения кабеля акустическим методом).
- Прожиг
Управление режимами производится кнопками и высоковольтным поворотным переключателем на три положения 8, 16 и 32 кВ. Регулирование величины высокого напряжения и сила тока прожига устанавливается регулировочным автотрансформатором.

Установка SPG 32-1750 имеет аналоговый киловольтметр постоянного тока и аналоговый измеритель, который в режиме испытаний и прожига используется как миллиамперметр постоянного тока, а в режиме генератора ударных волн и стабилизации электрической дуги - как вольтметр переменного напряжения, служащий для визуализации режима.

Технические характеристики установки для испытаний и поиска кабельных повреждений SPG 32-1750

Параметр	Значение
Диапазон установки напряжений постоянного тока для испытания изоляции, кВ	0...32
Диапазоны установки напряжений постоянного тока прожига, кВ	0...8, 1750 Дж
	0...16, 1750 Дж
	0...32, 1750 Дж
Диапазон измерений напряжений постоянного тока, кВ	0... 32, 3 диапазона
Пределы погрешностей измерений постоянного напряжения, %	± 1,5± 1,5U_S/U_R
Сила постоянного тока прожига не менее, мА	0 ... 160
Диапазон измерений силы постоянного тока, мА	0 ... 100, 3 диапазона
Пределы погрешностей измерений силы постоянного тока, 0/0	± 1,5± 1,5U_S/U_R
Период импульсов, с	3... 10, одиночный
Время разряда не более, с	3
Напряжение питания В/Гц	220 ±1O % /45 ... 65
Потребляемая мощность, не более, ВА	2,0
Габариты (ШхВхГ)	800х1280х800 мм
Вес	140 кг

Примечания:
U_S и U_R - соответственно верхний предел диапазона и измеряемое значение силы тока
U_S и U_R - соответственно верхний предел диапазона и измеряемое значение напряжения

Комплект поставки SPG 32-1750

Наименование	Количество
Установка для испытаний и поиска кабельных повреждений SPG 32-1750	1
Комплект кабелей	1
