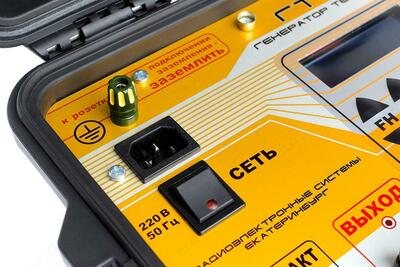

ГТЧ-03М — генератор технической частоты

Mahsulot tavsifi

Назначение генератора технической частоты ГТЧ-03М:

Генератор ГТЧ-03М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики (включая аппаратуру автоматической частотной разгрузки АЧР) на электроподстанциях. ГТЧ-03М внесен в реестр средств измерений и имеет сертификат соответствия.

Особенности генератора технической частоты ГТЧ-03М:
- Автоматизированная фиксация частот срабатывания при снижении и повышении частоты;
- Автоматизированное измерение времени срабатывания реле и реле времени (до 1 минуты);
- Легкий, компактный;
- Брызгозащитный ударопрочный корпус-чемодан;
- Комплектуется высококачественными силиконовыми проводами с изолированными клеммами и зажимами типа "крокодил";
- Диапазон рабочих температур от -20°C до +50°C;
- Межповерочный интервал 5 лет.

Технические характеристики генератора технической частоты ГТЧ-03М:

Параметр	Значение
Напряжение питания	220 В±10%, 50 Гц±1%
Потребляемая мощность	не более 140 Вт
Максимальная выходная мощность сигнала	80 Вт
Диапазон регулирования напряжения выходного сигнала	от 30 до 130 В
Диапазон генерируемых частот	от 45,0 до 55,0 Гц
Шаг установки частоты	0,01 Гц
Долговременная нестабильность частоты	0,0005 Гц
Абсолютная погрешность установки выходного напряжения (не более)	1 В
Скорость изменения частоты	от 0,01 до 10 Гц/с
Вес, не более	2,7 кг
Размер	30 x 24,9 x 11,9 см

Комплект поставки ГТЧ-03М

№	Наименование	Количество
1	Генератор технической частоты ГТЧ-3М	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Методика поверки	1
5	Измерительный кабель	2
