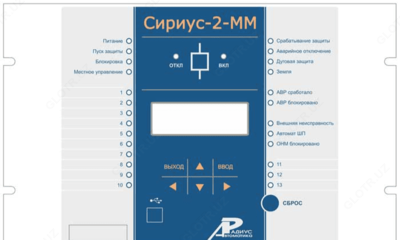

Сириус-2-ММ — микропроцессорное устройство защиты

Mahsulot tavsifi

Описание микропроцессорного устройства защиты Сириус-2-ММ:
Микропроцессорное устройство защиты Сириус-2-ММ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Устройство специализировано для применения в метрополитене.

Функции защиты:

трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов (любая ступень может быть выполнена направленной, а также может иметь комбинированный пуск по напряжению);
двухступенчатая ненаправленная защита от однофазных замыканий на землю по току основной частоты;
защита минимального напряжения (ЗМН).

Функции автоматики:

операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
реализация алгоритма блокировки и деблокировки управления.

Дополнительные сервисные функции:

определение места повреждения (ОМП) при срабатывании МТЗ;
фиксация токов и напряжений в момент аварии;
измерение времени срабатывания защиты и отключения выключателя; встроенные часы-календарь;
возможность встраивания устройства в систему единого точного времени станции или под-станции;
измерение текущих фазных токов, напряжений, мощности;
дополнительные реле и светодиоды с функцией, заданной пользователем;
цифровой осциллограф; регистратор событий.

Эксплуатационные возможности:

выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных харак-теристик);
ввод и хранение уставок защит и автоматики;
контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
определение места повреждения линии (для воздушных линий);
передачу параметров аварии, ввод и изменение уставок по линии связи;
непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.

Устройства не срабатывают ложно и не повреждается:

при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
при подаче напряжения оперативного постоянного тока обратной полярности;
при замыкании на землю цепей оперативного тока.

Исполнения микропроцессорного устройства защиты Сириус-2-ММ:

Устройство Сириус-2-ММ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус-2-ММ-tA-nnnB-ss, где

Сириус-2-ММ - фирменное название устройства;

tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
5А – для номинального тока 5 А.

nnnB – исполнение устройства по напряжению оперативного тока:
110В – для напряжения питания 110 В постоянного тока;
220В – для напряжения питания 220 В постоянного или переменного тока.

ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485;
И4-FX - один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2);
И4-TX - один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2).

Пример записи обозначения устройства Сириус-2-ММ с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-ММ-5A-220В-И1».
