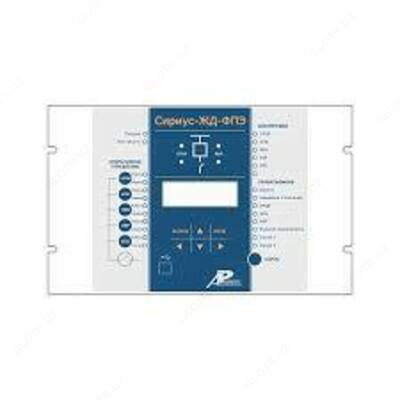

Сириус-ЖД-ФПЭ — микропроцессорное устройство защиты релейной защиты фидера продольного электроснабжения электрифицированных железных дорог

Описание:

Микропроцессорное устройство защиты «Сириус-ЖД-ФПЭ» предназначено для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации фидера контактной сети в составе тяговых подстанций, пунктов секционирования и пунктов параллельного соединения электрифицированных железных дорог переменного тока напряжением 27,5 кВ.

Особенности:

Функции, выполняемые устройством:

• Четырехступенчатая МТЗ от междуфазных замыканий
• МТЗ-1 и МТЗ-2 с независимой выдержкой времени, МТЗ-3 и МТЗ-4 с независимой или зависимой (пять времятоковых характеристик) выдержкой времени МТЗ с пуском по напряжению
• Направленная МТЗ с контролем направления мощности
• Автоматический ввод ускорения МТЗ при любом включении выключателя Направленная защита от ОЗЗ, действующая на отключение или на сигнализацию
• ОЗЗ по сумме высших гармоник тока нулевой последовательности ЗОФ по отношению токов прямой и обратной последовательностей
• ЗМН с действием на отключение выключателя с блокировкой АПВ и АВР
• Прием сигналов от датчиков ДгЗ с возможностью контроля тока

Функции автоматики:

• Управление выключателем
• Управление ЛР УРОВ
• АПВ (двукратное)
• АВР на включение выключателя
• Контроль исправности цепей ТН (контроль снижения линейных напряжений, появления напряжения обратной последовательности);

Функции сигнализации:

• Сигнализация пуска и срабатывания защит и автоматики
• Аварийная сигнализация (например, сигнал «Аварийное отключение»)
• Предупредительная сигнализация («Сигнал»)

Устройство обеспечивает следующие эксплуатационные возможности:

• выполнение функций защит, автоматики управления и сигнализации;
• местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
• дистанционное переключение наборов уставок;
• сигнализацию срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ;
• регистрацию и хранение осциллограмм;
• возможность подключения к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
• контроль и индикацию положения выключателя, а также исправности его цепей управления, местное и дистанционное управление выключателем, переключение режима управления, диагностику выключателя;
• контроль и индикацию положения ЛР, а также исправности его цепей управления, местное и дистанционное управление ЛР, переключение режима управления, диагностику ЛР;
• измерение текущих значений электрических параметров защищаемого объекта;
• определение вида аварии;
• непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
• блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
• гальваническую развязку входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ;
• защиту от ложных срабатываний дискретных входных цепей устройства при помехах и нарушениях изоляции в цепях оперативного тока КРУ
• технический учет активной и реактивной электроэнергии.

В устройстве предусмотрены календарь и часы астрономического времени с энергонезависимым питанием с индикацией года, месяца, дня месяца, часа, минуты и секунды с возможностью синхронизации хода часов по АСУ. Устройство обеспечивает синхронизацию внутренних часов от внешнего устройства.
