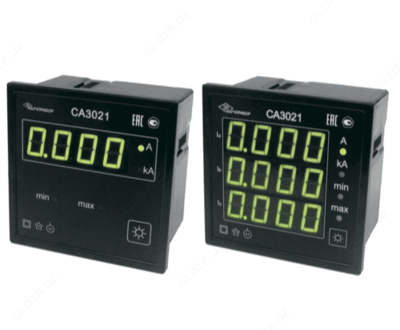

СА3021 — амперметр цифровой щитовой

Mahsulot tavsifi

Описание амперметра цифрового щитового СА3021:

Амперметр СА3021 измеряет действующие значения тока и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Амперметр СА3021 подключается непосредственно к измерительным трансформаторам тока и (или) измерительным трансформаторам напряжения.

Кроме функции измерения, амперметр СА3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.

Амперметр СА3021 выпускается в 4-х исполнениях:
- СА3021-1 - амперметр с номинальным значением измеряемого тока 1 А, однофазный;
- СА3021-5 - амперметр с номинальным значением измеряемого тока 5 А, однофазный;
- СА3021-1-3 - амперметр с номинальным значением измеряемого тока 1 А, трехфазный;
- СА3021-5-3 - амперметр с номинальным значением измеряемого тока 5 А, трехфазный.
Амперметр СА3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.

Питание амперметра СА3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.

Амперметр СА3021 выпускается по ТУ 4221-034-16851585-2014. Сертифицирован, зарегистрирован в Госреестре средств измерений.

Технические характеристики амперметра цифрового щитового СА3021:

Параметр	Значение
	СА3021-1	СА3021-5	СА3021-1-3	СА3021-5-3
Пределы основной допускаемой приведенной погрешности	0,2 % к номинальному значению измеряемого тока
Номинальное значение измеряемого тока I_H	1 А	5 А	1 А	5 А
Количество измеряемых каналов	1		3
Динамический диапазон измеряемых токов	от 0,01I_Н до 1,5I_Н
Частотный диапазон измеряемых токов	от 45 до 850 Гц
Потребляемая мощность, не более	4 ВА		7,5 ВА
Габаритные размеры, не более	120x120x90 мм
Масса, не более	0,55 кг

Комплект поставки СА3021

№	Наименование	Количество
1	Амперметр цифровой щитовой СА3021 в выбранном исполнении	1
2	Формуляр	1
3	Ведомость принадлежностей	1
4	Комплект принадлежностей	1
5	Руководство по эксплуатации	1
6	Диск с программой	1
