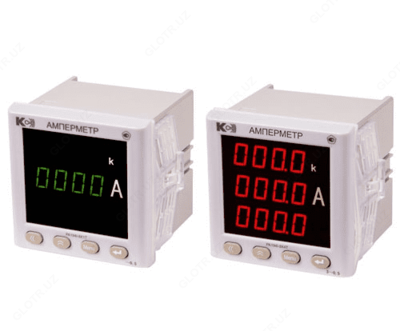

PA194I-9xxx — амперметр переменного тока

Mahsulot tavsifi

Назначение амперметра переменного тока PA194I-9xxx:

Амперметры PA194I-9xxx предназначены для измерения силы и частоты переменного тока в электрических цепях. Приборы используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

Особенности амперметра переменного тока PA194I-9xxx:
- Аттестация в ОАО «ФСК ЕЭС». Рекомендованы для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Россети»;
- Класс точности 0,2 или 0,5;
- 1-строчный светодиодный индикатор (высота цифр 20 мм);
- Цвет индикатора красный, зеленый или желтый (выбирается при заказе);
- Цифровые порты RS-485 (до 2-х) с протоколом Мodbus RTU;
- Аналоговые выходы (до 3-х) (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В);
- Релейные выходы (до 3-х) (5A,~250B/=30B);
- Дискретные входы типа «сухой контакт» (до 4-х) (с внутренним питанием =24В);
- Степень защиты прибора, обеспеченная передней панелью, IP66;
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.
Исполнения амперметра переменного тока PA194I-9xxx:

Амперметры постоянного тока PA194I-9xxx изготавливаются в различных модификациях, которые отличаются количеством каналов, составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

Одноканальные амперметры переменного тока:
- PA194I-9X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
- PA194I-9K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
- PA194I-9K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход;
- PA194I-9K1T 2AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода;
- PA194I-9S1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 2 релейных выхода;
- PA194I-9K1T 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговых выход, 2 релейных выхода;
- PA194I-9K1T 2AO 2DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 2 аналоговых выхода, 2 релейных выхода;
- PA194I-9K1T 1RS - базовая модификация прибора + дополнительные опции: 2 порта RS-485 Modbus RTU.
Трехканальные амперметры переменного тока:
- PA194I-9X4T - базовая модификация (без дополнительных входов и выходов, только индикация);
- PA194I-9K4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
- PA194I-9S4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 4 дискретных входа; 3 релейных выхода;
- PA194I-9K4T 3 AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 3 аналоговых выхода.

Технические характеристики амперметра переменного тока PA194I-9xxx:

Параметр		Значение
Пределы допускаемой основной приведенной погрешности измерения силы тока, %: - для модификаций класса точности 0,2 - для модификаций класса точности 0,5		± 0,2 ± 0,5
Номинальное значение силы переменного тока, I_н:^{(1) (2)} - мА - А		100; 200; 500; 1000; 2000 1; 2; 5
Номинальное входное напряжение модификации амперметра PA195I, предназначенной для измерения силы постоянного тока более 5 А с использованием внешнего шунта, U_н, мВ		75; 100; 150
Диапазон измеряемого входного сигнала		± (0,005…1,2)·I_н
Диапазон силы переменного тока в режиме измерения частоты		(0,3…1,2)·I_н
Диапазон частот основной гармоники входного сигнала, Гц		от 45 до 65
Допустимая кратковременная перегрузка на измерительном(-ых) входе(-ах) тока		по табл. ниже
Напряжение питания, В⁽³⁾		пер.ток 80-270, 45-55 Гц или пост. ток 80-270
		пост. ток 19-50
Мощность, потребляемая от источника питания, ВА, не более		5
Сопротивление измерительного входа тока, МОм, не более		20
Период обновления результатов измерения, с, не более		1
Количество каналов измерения		1 или 3
Аналоговые выходы тока, мА		4-20, 0-20, 0-5
Аналоговые выходы напряжения, В		0-5, 1-5 или 0-10
Порт RS-485		протокол Modbus RTU; скорость передачи 2400, 4800, 9600, 19200, 38400 ⁽⁴⁾бит/с
Дискретные входы		контроль состояния "сухого контакта", напряжение разомкнутого входа 15 В, ток замкнутого входа 4 мА
Релейные выходы		5 А, пер. ток 250 В/ пост. 30 В
Эксплуатация/транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Габаритные размеры передней панели, мм		96x96
Габаритная длина, мм		95 (модификация: до 1 RS-485, до 1 AO, нет DI и DO) ⁽⁵⁾ 113 (остальные модификации)
Масса прибора, кг, не более		0,45

⁽¹⁾ Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных);
⁽²⁾ Для измерения силы постоянного тока больше 5 А используется модификация амперметра PA195I, работающая с внешним шунтом;
⁽³⁾ Варианты исполнения;
⁽⁴⁾ Порт связи со скоростью передачи до 38400 бит/с устанавливается по заказу.
⁽⁵⁾ В таблице: АО - аналоговые выходы, DI - дискретные выходы, DO - релейные выходы.

Допустимые перегрузки на измерительном входе тока амперметра PA194I-9xxx:

Кратность тока относительно Iн ⁽¹⁾	Число перегрузок	Длительность каждой перегрузки, с	Интервал между двумя перегрузками, с
7	2	15	60
10	5	3	2,5

⁽¹⁾ Кратность тока относительно номинального значения.

Комплект поставки PA194I-9xxx

№	Наименование	Количество
1	Амперметр переменного тока PA194I-9xxx в выбранном исполнении	1
2	Краткое руководство по эксплуатации	1
3	Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор	1
4	Паспорт	1
5	Коробка упаковочная	1
