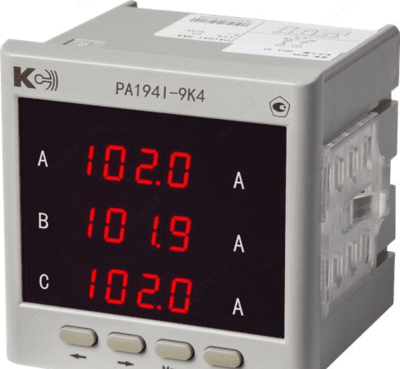

PA194I-9K4 — амперметр 3-канальный (общепромышленное исполнение)

Mahsulot tavsifi

Назначение амперметра 3-канального (общепромышленное исполнение) PA194I-9K4:

Трехканальные амперметры PA194I-9K4 предназначены для измерения силы и частоты переменного тока в электрических цепях.

Амперметры PA194I-9K4 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

Приборы PA194I-9K4 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

Особенности амперметра 3-канального (общепромышленное исполнение) PA194I-9K4:
- Трехстрочный светодиодный индикатор (цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Цифровой интерфейс RS-485;
- Протокол Modbus RTU;
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка диапазона показаний тока в соответствии с примененным на входе прибора измерительным трансформатором;
- Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
- Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Технические характеристики амперметра 3-канального (общепромышленное исполнение) PA194I-9K4:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
- для модификаций класса точности 0,2		± 0,2
- для модификаций класса точности 0,5		± 0,5
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц		± 0,1
Пределы допускаемой основной приведенной погрешности преобразования тока на аналоговом выходе, %		± 0,5
Номинальные значения входного сигнала
Номинальное значение силы переменного тока, Iн:⁽¹⁾
- мА		100; 200; 500; 1000; 2000
- А		1; 2; 5
Диапазоны измеряемых сигналов
Диапазон измеряемого входного сигнала		(0,005…1,2)·I_н
Диапазон измеряемых частот, Гц		от 45 до 65
Диапазон значений входного сигнала в режиме измерения частоты:		(0,3…1,2)·I_н
Диапазон частот основной гармоники входного сигнала, Гц		от 45 до 65
Каналы измерения
Количество каналов измерения		3
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		3-строчный светодиодный
Диапазон отображаемых значений		0…9999
Период обновления результатов измерения, с, не более		1,1
Аналоговые выходы
Количество		1
Тип(выбирается при заказе)		4-20 мА, 0-20 мА, 0-5 мА
		0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 0-20 мА, Ом, не более		350
- для выходов типа 0-5 мА, Ом, не более		750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее		20
- для выходов типа 0-10 В, кОм, не менее		20
Порт RS-485
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных		10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		2
- питание – выходы		2
- входы – выходы		1
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		96x96
Габаритная длина, мм		84,5
Вырез в щите, мм		91x91
Масса прибора, кг, не более		0,41

⁽¹⁾ Номинальное значение входного тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

Допустимые перегрузки на измерительном входе амперметров PA194I:

Кратность тока ⁽¹⁾	Число перегрузок	Длительность каждой перегрузки, с	Интервал между двумя перегрузками, с
7	2	15	60
10	5	3	2,5
