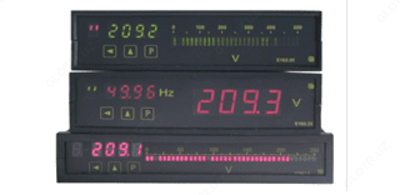

Е160.2 — измеритель-регулятор переменного тока

Mahsulot tavsifi

Описание измерителя-регулятора переменного тока Е160.2:

Измеритель-регулятор переменного тока Е160.2 щитовой, узкопрофильный, микропроцессорный предназначен для измерения и трехпозиционного регулирования среднеквадратичного значения силы переменного тока или напряжения синусоидальной формы в диапазоне частот от 45 до 65 Гц, а также измерения частоты в диапазоне от 45 до 65 Гц.

Конструкция и исполнения измерителя-регулятора переменного тока Е160.2:

Измеритель-регулятор Е160.2 имеет коммутирующее устройство, состоящее из двух переключающих электромагнитных реле, каждое из которых позволяет коммутировать при максимальном токе 5 А:

переменное напряжение не более 250 В;
постоянное напряжение не более 24 В.

На передней панели измерителя-регулятора Е160.2 расположены кнопки управления, с помощью которых задаются параметры контроля, регулирования и сигнализации. Заданные параметры сохраняются при отключении питания приборов.

Е160.2 по заказу могжет иметь встроенный последовательный интерфейс RS-485, который позволяет подключать к персональному компьютеру через адаптер RS-232<->RS-485 до 128 приборов. Внешние присоединения измерителя-регулятора Е160.2 осуществляется с помощью разъемных соединителей "под винт".

Измеритель-регулятор Е160.2 поставляется со сменными наборами шкал (шкалы для линейного индикатора, оцифрованные под конкретный диапазон измерения контролируемого параметра), которые изготавливаются с учетом заказа. Сменные наборы шкал в сочетании с возможностью перепрограммирования делают прибор более универсальными и удобными в эксплуатации.

Информация для заказа:

Варианты исполнения измерителя-регулятора Е160.2 представлены ниже. При заказе нужно указать требуемые параметры:

1.	Рабочее положение¹	горизонтальное с цифровым индикатором	горизонтальное с комбинированным индикатором	горизонтальное с двумя цыфровыми индикаторами	вертикальное с комбинированным индикатором
1.	Код для заказа	00	01	02	11
2.	Цвет индикации встроенного дисплея	Красный	Зеленый	Желтый
2.	Код для заказа	0	1	2
3.	Коммутирующее устройство (2 реле)	нет	есть
3.	Код для заказа	0	1
4.	Интерфейс RS485	нет	есть
4.	Код для заказа	0	1
5.	Код диапазона	10 mA	20 mA	50 mA	100 mA	200 mA	500 mA	1 А	5 А	1 В	2 В	5 В	10 В
5.	Код для заказа	06	07	08	09	10	11	12	14	26	27	28	29
		20 В	50 В	100 В	150 В	250 В	400 В
	Код для заказа	30	31	32	35	33	34
6.	Исполнение	общепромышленное	экспортное	тропическое
6.	Код для заказа	0	1	2
7.	Вид приемки	приемка ОТК	поверка ЦСМ
7.	Код для заказа	0	1
8.	Шкала. Код единицы измеряемой величины	mA	A	kA	mV	V	kV	мА	А	кА	мВ	В	кВ
8.	Код для заказа	002	003	004	006	007	008	102	103	104	106	107	108
9.	Шкала. Диапазон измерений контролируемого параметра	От	До
9.	Код для заказа	... (значение)	... (значение)

¹ Исполнения приборов с кодом характеристики 02 (горизонтальное с двумя цифровыми индикаторами) могут изготавливаться с выводом информации об измеряемой частоте на основной индикатор, а данных об измеряемых напряжении или токе - на дополнительный индикатор.

Исполнение прибора формируется из последовательного набора кодов заказа.

Пример заказа Е160.2 - 01 1 1 1 08 1 0 002 1 ... 500:

Рабочее положение	горизонтальное с комбинированным индикатором	01
Цвет индикации встроенного дисплея	зеленый	1
Коммутирующее устройство (2 реле)	есть	1
Интерфейс RS485	есть	1
Код диапазона	50 mA	08
Исполнение	экспортное	2
Вид приемки	приемка ОТК	0
Шкала. Код единицы измеряемой величины	mA	002
Шкала. Диапазон измерений контролируемого параметра	от 1 до 500	1...500

Технические характеристики измерителя-регулятора переменного тока Е160.2:

Параметр	Значение
Пределы измерений силы переменного тока из ряда	10; 20; 50; 100; 200; 500 мА; 1; 5 А
Пределы измерений напряжения переменного тока из ряда, В	1; 2; 5; 10; 20; 50; 100; 250; 400
Диапазон измерений частоты, Гц	от 45 до 65
Пределы допускаемых значений основной приведенной погрешности, % а) при измерении силы и напряжения: - для приборов с горизонтальным рабочим положением - для приборов с вертикальным рабочим положением б) при измерении частоты	± 0,5 ± 1,0 ± 0,2
Пределы допускаемой дополнительной погрешности измерений силы, напряжения и частоты, вызванной изменением температуры на каждые 10 °С	± 0,5 предела основной погрешности
Количество переключающих реле коммутирующе го устройства, шт (для измерителей имеющих коммутирующее устройство)	2
Напряжение коммутации переключающих реле при максимальном токе 5 А (для измерителей имеющих коммутирующее устройство): - напряжение переменного тока, В, не более - напряжение постоянного тока, В, не более	250 24
Пределы допускаемой основной приведенной погрешности срабатывания реле а) при измерении силы, напряжения, %: - для приборов с горизонтальным положением - для приборов с вертикальным положением	± 0,5 ± 1,0
Количество каналов измерения, шт.	1
Разрядность цифрового индикатора: - для приборов с горизонтальным положением - для приборов с вертикальным положением	9999 999
Напряжение питающей сети переменного тока частотой 50 Гц, В	от 110 до 242
Напряжение питающей сети постоянного тока, В	от 140 до 330
Потребляемая мощность, В • А , не более	6
Диапазон рабочих температур, °С	+5...+40 °С
Масса, кг	1
Габаритные размеры, мм	144х36х152
Корпус	Металлический
Полный средний срок службы, лет, не менее	12

Комплект поставки Е160.2

№	Наименование	Количество
1	Измеритель-регулятор переменного тока Е160.2	1
2	Ведомость ЗИ	1
3	Принадлежности и материалы согласно ведомости ЗИ, комплект	1
4	Ведомость ВЭ	1
5	Комплект эксплуатационных документов согласно ведомости ВЭ, комплект	1
