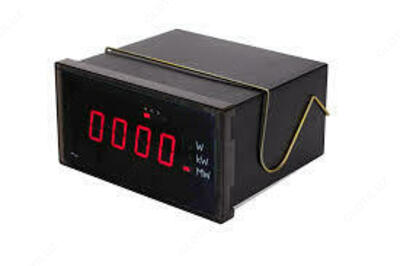

ЦЛ2135 — варметр щитовой переменного тока трехфазный

Mahsulot tavsifi

Назначение щитового ваттметра ЦЛ2135:

Однофазные ваттметры ЦЛ2135 могут быть использованы для измерения и регистрации мощности на предприятиях электроэнергетики.
Промышленные предприятия могут организовать контроль и регистрацию потребляемой мощности, а с помощью блока уставок осуществлять оперативную сигнализацию о превышении значения мощности, заявленной энергоснабжающей организации в качестве предельной.

Особенности щитового ваттметра ЦЛ2135:
- измерение активной мощности в однофазных сетях переменного тока частотой 50 Гц;
- обмен информацией по интерфейсам RS485 или RS232;
- линейное преобразование измеряемой мощности от минус Qном. до плюс Qном. в выходной унифицированный сигнал силы постоянного тока от 0 до 5мА, от 0 до 20 мА, от 4 до 20 мА.;
- сравнение измеряемой величины с заданными в пределах диапазона измерений двумя уставками (уставка на превышение и уставка на уменьшение). Задание уставок осуществляется программно через интерфейс RS485 или RS232 с помощью компьютера;
- функционирование со стандартными измерительными трансформаторами тока (ТТ) с выходным током 5 А или стандартными трансформаторами напряжения (ТН) с выходным напряжением 100 В;
- введение масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТТ или ТН.
Описание щитового ваттметра ЦЛ2135:

Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.

Пример заказа щитового ваттметра ЦЛ2135:

Условное обозначение:
ЦЛ2135-XX-Y-ZW, где
XX: характеристика входного сигнала, где
первая цифра определяет номинальное напряжение
1 – 100В, 2 – 220В, 3 – 380В,
вторая цифра определяет номинальный ток
1 – 5А, 2 – 1А.
11 или 12 с учетом коэффициентов трансформации – для измерения с внешними трансформаторами тока и напряжения, конкретное значение первичного тока и напряжения внешних трансформаторов при заказе указывается в скобках после условного обозначения.
Y – цвет свечения индикаторов; К – красный и В – зеленый;
Z – интерфейс; 1 –для RS-232, 2 – для RS-485.
W – наличие преобразователя измеренного значения мощности в унифицированный сигнал силы постоянного тока для диапазона преобразования;
- 1 – с выходным током от 0 до 5мА;
- 2 – с выходным током от 4 до 20 мА;
- 3 – с выходным током от 0 до 20мА;
- 0 – токовый выход отсутствует.

Пример записи однофазного ваттметра ЦЛ2135 с входным номинальным напряжением 220В и входным током 1А, цветом свечения индикаторов – красным, выходом на интерфейс RS-232, наличием токового выхода от 4 до 20 мА: «Ваттметр ЦЛ2135-12 К-12 ТУ4221–033-71064713–2007»;

Габаритный чертеж щитового ваттметра ЦЛ2135:

Технические характеристики щитового ваттметра ЦЛ2135:

Общие технические характеристики
Номинальные значения входных сигналов (Номинальное значение коэффициента мощности: cosφ = 1; sinφ = 1) Задание схемы включения приборов (четырехпроводная или трехпроводная) осуществляется программно в служебном режиме через интерфейсы RS-232 или RS-485.
Напряжение междуфазное Uном., В	Напряжение фазное Uф ном., В	Ток фазы Іном., А	Мощность трехфазной системы Qном., Вт
100	100/√3	5	866,0
		1	173,2
380	380/√3	5	3291
		1	658,2
Примечание - При измерении мощности с использованием внешних трансформаторов тока и напряжения используется прибор с входным напряжением Uном. равным 100 В. Значения первичного и вторичного тока Іном. (1 А или 5 А) трансформатора тока и значение первичного напряжения трансформатора напряжения задаются потребителем при заказе.

Параметр	Значение
Погрешность измерения	± 0,5 %
Погрешность измерения при неравномерной нагрузке фаз	не более 0,5 %.
Допустимые искажения формы кривой измеряемого сигнала	коэффициент искажения синусоидальности измеряемого напряжения и тока до 30% под влиянием гармоник от второй до 13-й.
Допускаемые перегрузки по входному каналу	- напряжением, превышающим в 2 раза номинальное значение, в течение 2 ч; - две перегрузки током, превышающим в 7 раз номинальное значение, длительностью по 15 с, с интервалом 60 с; - две перегрузки током, превышающим в 10 раз номинальное значение, длительностью по 5 с, с интервалом 10 с; - пять перегрузок током, превышающим в 20 раз номинальное значение, длительностью по 1 с, с интервалом 300 с.
Отображаемая информация	- значение измеряемой мощности в виде 4-разрядного десятичного числа и запятой; - размерность «W», «kW», «MW»; - знак «–» для отдаваемой мощности - знаки уставок «>», «=» и «<»; - сообщение «OL» при превышении измеряемой мощности значения 1,6 Хном
Число уставок сравнения	2
Количество коммутируемых цепей	2
Параметры коммутируемых цепей: - максимальное напряжение постоянного или переменного тока - максимальный коммутируемый ток	250 В не более 100 мА
Напряжение питания	~ от100 до 220 В 50 Гц или = от 100 до300 В
Потребляемая мощность - от цепи питания - от цепи входного сигнала для каждой последовательной цепи - от цепи входного сигнала для каждой параллельной цепи для Uном до 100 В для Uном до 380 В	не более 10 ВА не более 2 ВА 0,2 ВА 0,6 ВА
Габаритные размеры	не более 160 ×80×140 мм
Высота цифр индикаторного устройства	25 мм
Масса	не более 1 кг
Рабочие условия применения: - температура окружающего воздуха - относительная влажность	от плюс 5 до плюс 50 °С; 90 % при температуре 25 °С.
