ДТТ-03Т — датчик измерения переменного тока

Mahsulot tavsifi

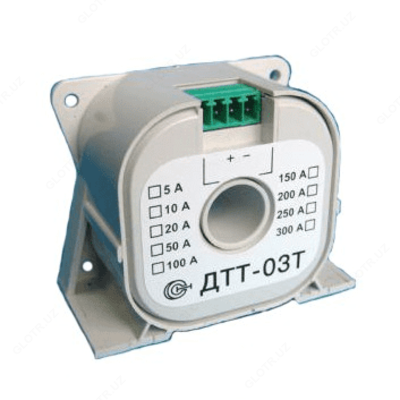

Описание датчика измерения переменного тока ДТТ-03Т:

Датчик ДТТ-03Т состоит из корпуса, магнитопровода, электронной схемы обработки сигнала. В состав электронной схемы входит детектор средневыпрямленных значений отградуированный в среднеквадратичных значениях.

Датчики выпускаются на несколько диапазонов измеряемых токов: 5 А, 10 А, 20 А, 50 А, 100 А, 150 А, 200 А, 300 А.

Может крепиться на DIN-рейку при помощи промежуточной планки.

Особенности датчика измерения переменного тока ДТТ-03Т:
- гальваническая развязка;
- минимальные габариты и масса;
- возможность монтажа на печатную плату;
- минимальное электропотребление;
- широкий диапазон питающего напряжения;
- работа с однополярным питанием;
- стандартный токовый выход;
- возможность крепления на DIN-рейку.

Технические характеристики датчика измерения переменного тока ДТТ-03Т:

Параметр	Значение
	ДТТ-03Т (5А)	ДТТ-03Т (10А)	ДТТ-03Т (20А)	ДТТ-03Т (50А)	ДТТ-03Т (100А)	ДТТ-03Т (150А)	ДТТ-03Т (200А)	ДТТ-03Т (300А)
Диапазон измеряемых токов, А	0...5	0...10	0...20	0...50	0...100	0...150	0...200	0...300
АЧХ в пределах 2%, Гц	не хуже 50-400
Выходной ток при нулевом входном токе, мА	3,98-4,15
Выходной ток при номинальном входном токе, мА	20
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С *	- 10 … 80 (- 40 … 80)
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Нелинейность выходной характеристики, не более, %	0,2
Полоса пропускания, Гц	30-20000
Номинальный выходной сигнал, В (мА) **	(4/20)
Источник питания, В	+15 … +30
Ток потребления, мА	7/24
Диаметр отверстия под токовую шину, мм ***	14
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В	5000
Сопротивлдение изоляции в рабочих условиях не менее, МОм	20
Габаритные размеры, мм	70х55х34
Масса, г	не более 200

По требованию заказчика возможно:
* - изготовление датчика с расширенным диапазоном рабочих температур;
** - изготовление датчика с другим номиналом выходного сигнала (за дополнительную плату). Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе);
*** - изготовление датчика с увеличенным отверстием под токовую шину.

Комплект поставки ДТТ-03Т

№	Наименование	Количество
1	Преобразователь ДТТ-03Т в выбранном исполнении	1
2	Руководство по эксплуатации	1
3	Паспорт	1
4	Упаковочная тара	1
