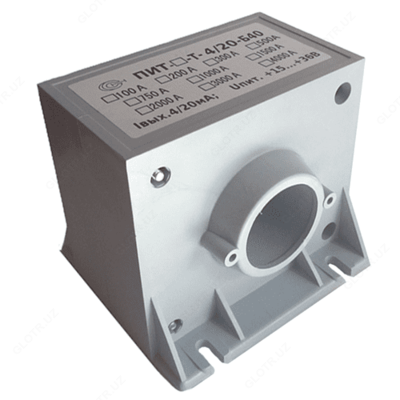

ПИТ-_-Т-4/20-Б40 — преобразователь измерительный переменного тока

Mahsulot tavsifi

Назначение преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б40:

Измерительные преобразователи серии ПИТ-_-Т-4/20-Б40 предназначены для бесконтактного измерения переменных токов без разрыва цепи.

Измерительные преобразователи ПИТ-_-Т-4/20-Б40 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-100-Т-4/20-Б40- преобразователь измерительный переменного тока 0...100 А;
- ПИТ-200-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...200 А;
- ПИТ-300-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...300 А;
- ПИТ-400-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...400 А;
- ПИТ-500-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...500 А;
- ПИТ-600-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...600 А;
- ПИТ-750-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...750 А;
- ПИТ-1000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...1000 А;
- ПИТ-1500-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...1500 А;
- ПИТ-2000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...2000 А;
- ПИТ-3000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...3000 А;
- ПИТ-4000-Т-4/20-Б40 - преобразователь измерительный переменного тока 0...4000 А.
Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала.

Основные преимущества преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б40:
- гальваническая развязка;
- минимальные электропотребление и масса;
- минимальные габариты.

Технические характеристики преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б40:

Параметр	Значение
Параметр	ПИТ-100-Т-4/20-Б40	ПИТ-200-Т-4/20-Б40	ПИТ-300-Т-4/20-Б40	ПИТ-400-Т-4/20-Б40	ПИТ-500-Т-4/20-Б40	ПИТ-600-Т-4/20-Б40	ПИТ-750-Т-4/20-Б40	ПИТ-1000-Т-4/20- Б40	ПИТ-1500-Т-4/20- Б40	ПИТ-2000-Т-4/20- Б40	ПИТ-3000-Т-4/20- Б40	ПИТ-4000-Т-4/20- Б40
Диапазон измеряемых токов, А	0...100	0...200	0...300	0...400	0...500	0...600	0...750	0...1000	0...1500	0...2000	0...3000	0...4000
Диаметр отверстия под токовую шину, мм	40
Выходной сигнал датчика, мА	4-20
Габаритные размеры, мм	120х106,5х110								120х125х110

Комплект поставки ПИТ-_-Т-4/20-Б40

№	Наименование	Количество
1	Преобразователь измерительный переменного тока ПИТ-_-Т-4/20-Б40 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
