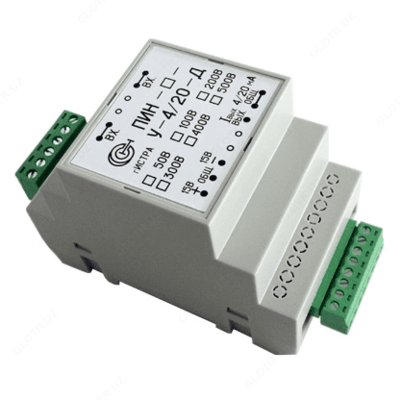

ПИН-_-У-4/20-Д — преобразователь измерительный постоянного и переменного напряжения

Mahsulot tavsifi

Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-Д:

Преобразователи измерительные серии ПИН-_-У-4/20-Д предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля. Крепится на DIN-рейку.

Измерительные преобразователи ПИН-_-У-4/20-Д выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-500-У-4/20-Д - преобразователь измерительный постоянного и переменного напряжения 0...500 В.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-Д:
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты.

Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-У-4/20-Д:

Параметр	Значение
	ПИН-50-У-4/20-Д	ПИН-100-У-4/20-Д	ПИН-200-У-4/20-Д	ПИН-300-У-4/20-Д	ПИН-500-У-4/20-Д
Диапазон измеряемых напряжений, В	0...50	0...100	0...200	0...300	0...500
Диапазон рабочих температур,°С *	0...+70; (-40...+70)
Выходной сигнал датчика, мА	4-20
Основная приведенная погрешность, не более, %	1,5
Напряжение питания, В	+9...+36
Полоса пропускания, Гц	0...1000
Габаритные размеры, мм	65х90х52

По требованию заказчика возможно:
* - возможно расширение температурного диапазона по согласованию с заказчиком.

Комплект поставки ПИН-_-У-4/20-Д

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного напряжения ПИН-_-У-4/20-Д в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
