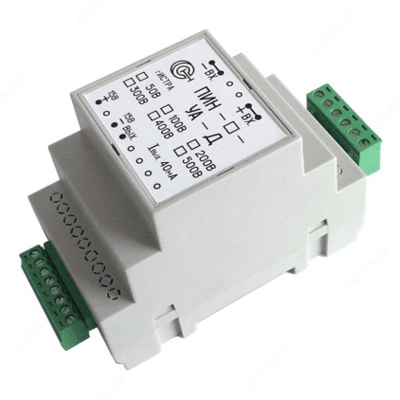

ПИН-_-УА-Д — преобразователь измерительный постоянного и переменного напряжения

Mahsulot tavsifi

Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Д:

Преобразователи измерительные серии ПИН-_-УА-Д предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля. Крепится на DIN-рейку.

Измерительные преобразователи ПИН-_-УА-П выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-50-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-500-УА-П - преобразователь измерительный постоянного и переменного напряжения 0...500 В.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Д:
- гальваническая развязка силовых цепей и цепей контроля;
- возможность монтажа на печатную плату;
- минимальные габариты.

Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-УА-Д:

Параметр	Значение
	ПИН-50-УА-Д	ПИН-100-УА-Д	ПИН-200-УА-Д	ПИН-300-УА-Д	ПИН-500-УА-Д
Диапазон измеряемых напряжений, В	0...50	0...100	0...200	0...300	0...500
Входной номинальный ток, Iном, мА	10
Выходной сигнал датчика, мА *	40
Основная приведенная погрешность, не более, %	1
Нелинейность выходной характеристики, не более, %	0,1
Начальный выходной ток при нулевом измеряемом напряжении, мА	0,2
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	4
Напряжение питания, В	±15
Ток потребления по цепи питания, не более, мА	50
Габаритные размеры, мм	65х90х52
Масса, г	210

По требованию заказчика возможно:
* - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS.

Комплект поставки ПИН-_-УА-Д

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного напряжения ПИН-_-УА-Д в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
