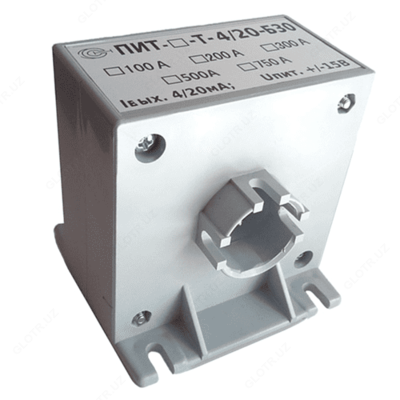

ПИТ-_-Т-4/20-Б30 — преобразователь измерительный переменного тока

Mahsulot tavsifi

Назначение преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б30:

Измерительные преобразователи серии ПИТ-_-Т-4/20-Б30 предназначены для бесконтактного измерения переменных токов без разрыва цепи.

Измерительные преобразователи ПИТ-_-Т-4/20-Б30 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-300-Т-4/20-Б30- преобразователь измерительный переменного тока 0...300 А;
- ПИТ-500-Т-4/20-Б30 - преобразователь измерительный переменного тока 0...500 А;
- ПИТ-750-Т-4/20-Б30 - преобразователь измерительный переменного тока 0...750 А.
Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала.

Основные преимущества преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б30:
- гальваническая развязка;
- минимальные электропотребление и масса;
- минимальные габариты.

Технические характеристики преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б30:

Параметр	Значение
	ПИТ-300-Т-4/20-Б30	ПИТ-500-Т-4/20-Б30	ПИТ-750-Т-4/20-Б30
Диапазон измеряемых токов, А	300	500	750
Диаметр отверстия под токовую шину, мм	30
Выходной сигнал датчика, мА	4-20
Габаритные размеры, мм	115х95х102

Комплект поставки ПИТ-_-Т-4/20-Б30

№	Наименование	Количество
1	Преобразователь измерительный переменного тока ПИТ-_-Т-4/20-Б30 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
