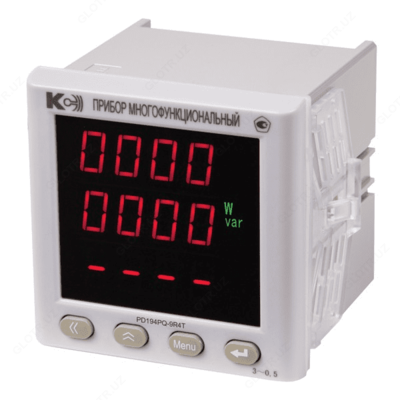

PD194PQ-9ххх — многофункциональный измеритель

Mahsulot tavsifi

Назначение многофункционального измерителя PD194PQ-9ххх:

Многофункциональные цифровые электроизмерительные приборы PD194PQ-9ххх торговой марки КС предназначены для измерения электрических параметров в сетях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования параметров электрической сети в унифицированные сигналы постоянного тока и напряжения.

Приборы многофункциональные PD194PQ-9ххх изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:
- PD194PQ-9R4T - базовая модификация прибора (измерение 31 параметра электросети, один порт связи RS-485);
- PD194PQ-9K4T - базовая модификация прибора + дополнительные опции: 3 аналоговых выхода (4-20 мА, 0-20 мА или 4-12-20 мА) или 2 аналоговых выхода (0-5 мА или ±5 мA);
- PD194PQ-9S4T 10DI - базовая модификация прибора + дополнительные опции: 10 дискретных входов;
- PD194PQ-9S4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 4 дискретных входа и 3 релейных выхода;
- PD194PQ-9B4T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU);
- PD194PQ-9B4T 10DI - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 10 дискретных входов;
- PD194PQ-9B4T 4DI 3DO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 (Modbus RTU); 4 дискретных входа и 3 релейных выхода.
Особенности многофункционального измерителя PD194PQ-9ххх:
- Измерение и преобразование тридцати параметров электрической сети;
- Модификации приборов с повышенной точностью измерений;
- Модификации приборов с одним или двумя портами RS-485;
- Работающими по протоколам Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006;
- Скорость передачи до 38400 бит/с; - модификации приборов с портом Ethernet (протоколы ГОСТ Р МЭК 60870-5-104-2004 или Modbus TCP);
- Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты - 0,1 с, 0,2 с, 0,5 с;
- Наличие в приборах четырех дискретных входов, трех релейных и трех аналоговых выходов (в зависимости от модификации);
- Одностраничные и многостраничные модификации приборов;
- Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная;
- Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Технические характеристики многофункционального измерителя PD194PQ-9ххх:

Параметр	Значение
Измерительные входы
Номинальное значение⁽¹⁾ силы тока I_н, А	0,5; 1,0; 2; 2,5; 5,0
Номинальное значение⁽¹⁾ линейного U_нл (фазного U_нф) напряжения, В	100 (57,7); 220 (127); 380 (220); (380)
Частота тока и напряжения, Гц	от 45 до 55 ⁽²⁾
Допустимая кратковременная перегрузка на измерительных входах напряжения	2⋅U_н в течение 60 с
Допустимая кратковременная перегрузка на измерительных входах тока	По таблице (см. ниже)
Сопротивление входа напряжения, МОм, не менее	1
Сопротивление входа тока, мОм, не более	20
Схема подключения ⁽³⁾	3-фазная 3-проводная или 3-фазная 4-проводная
Питание
Напряжение питания ⁽¹⁾: - универсальное питание напряжением 80...270 В постоянного или переменного тока - питание напряжением 18...50 В постоянного тока	пост. 80...270 В или пер. 80...270 В, 45...55 Гц пост. 18...50 В
Мощность, потребляемая от источника питания 80...270 В, не более, ВА	5
Мощность, потребляемая от источника питания 18...50 В, не более, ВА	4,5
Время установления рабочего режима после включения питания, мин, не более	5
Индикация
Тип индикатора	светодиодный
Количество строк индикатора	3
Диапазон отображаемых значений: - токов (А, кА) и напряжений (В, кВ), - мощностей (Вт, кВт, МВт, вар, квар, Мвар, ВА, кВА, MBA) - коэффициента мощности	0...9999 -9999...0...9999 -1.000...0...1.000
Период обновления результатов измерения, с, не более	1
Аналоговые выходы
Количество	нет, 2 или 3 ⁽⁴⁾
Тип ⁽¹⁾: - выход тока - выход напряжения	4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА или ±5 мА 0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки: - для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более - для выходов типа 0-5 мА; ±5 мА, Ом, не более - для выходов типа 0-5 В, 1-5 В, кОм, не менее - для выходов типа 0-10 В, кОм, не менее	350 750 20 20
Цифровые порты
Порт RS-485	1 или 2 порта ⁽⁵⁾, скорость от 2400 до 19200 бит/с ⁽⁶⁾, протокол Modbus RTU или ГОСТ Р МЭК 60870-5-101-2006
Порт Ethernet	Нет или 1 порт ⁽⁵⁾, 100Base-T, протокол ГОСТ Р МЭК 60870-5-104 или Modbus TCP
Период обновления результатов измерений в регистрах прибора, доступных для чтения через цифровые порты, с	0,2; 0,5 ⁽⁷⁾
Релейные выходы
Количество	нет или 3 ⁽⁵⁾
Нагрузка	перем. 250 В, 5 А или пост. 30 В, 5 А
Дискретные входы
Количество	нет или 4 ⁽⁵⁾
Тип	«сухой контакт»
Ток в замкнутом состоянии, мА, не более	4
Напряжение в разомкнутом состоянии, В, не более	15
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания, корпусом, МОм, не менее	100
Испытательное напряжение переменного тока частотой 50 Тц в течение 1 минуты, кВ: - питание – входы, питание – выходы (кроме Ethernet), входы – выходы (кроме Ethernet), Ethernet – выходы, Ethernet – входы тока, Ethernet – дискретные входы; - Ethernet – питание, Ethernet – входы напряжения	2 кВ 1,5 кВ
Условия эксплуатации / хранения и транспортирования
Температура окружающего воздуха, °С	-40...+70 / -50...+80
Относительная влажность, %, не более	95 при +35 °С, без конденсации влаги
Высота над уровнем моря, м, не более ⁽⁸⁾	2500
Механическая устойчивость и прочность
Прочность при транспортировании	Согласно ГОСТ 22261-94, п. 4.9.9, п. 7.34
Устойчивость к синусоидальной вибрации	Группа механического исполнения М13 согласно ГОСТ 17516.1-90, п. 2
Устойчивость к землетрясению	До 8 баллов по шкале MSK-64 по ГОСТ 17516.1-90, Приложение 6, для группы М13, для встроенных элементов, уровень установки 0-10 м над нулевой отметкой
Безопасность и защита
Электрическая безопасность	Соответствует ГОСТ Р 52319-2005
Пожарная безопасность	Соответствует НПБ 247-97, п. 2.9, п. 2.29, 2.31
Степень защиты, обеспеченная передней панелью: - для прибора щитового исполнения Степень защиты обеспеченная корпусом:	Код степени защиты по ГОСТ 14254-96: IP66 IP40
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений	«С» по МИ 3286-2010
Электромагнитная совместимость
Электромагнитная совместимость (помехоустойчивость и помехоэмиссия)	Соответствует ГОСТ Р 51522-99
Надежность
Средняя наработка на отказ, тыс. ч	200
Средний срок службы, лет	25
Межповерочный интервал, лет	8
Размеры и масса
Размеры передней панели, мм Присоединительные размеры, мм Вырез в щите, мм	96x96 90x90 91x91
Масса прибора, кг, не более	0,43
Масса прибора в упаковке, кг, не более	0,7
