| Параметр |
Значение |
| Типы регистрируемых аварий |
| Типы фиксируемых аварий |
Идентификация 2-х и 3-х фазных КЗ;
Определение направления на место 2-х и 3-х фазных КЗ;
Идентификация 2-х и 3-х фазного КЗ через землю;
Определение направления на место 2-х и 3-х фазных КЗ через землю;
Идентификация однофазных ЗЗ (замыканий на землю);
Определение направлений ОЗЗ |
| Фиксация аварий при включении линии |
Да |
| Селективность |
Определение направления повреждения ОЗЗ, КЗ |
| Минимальный ток нулевой последовательности для регистрации ОЗЗ |
0,5 А |

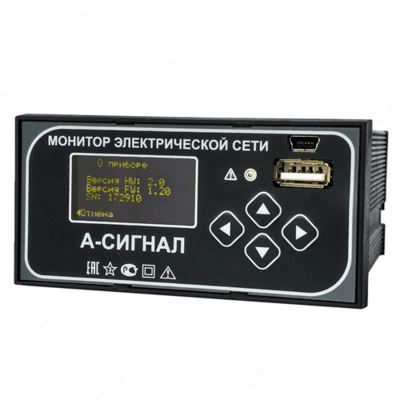

| Общее описание прибора |
| Класс напряжения воздушных и кабельных линий распределительных электросетей |
6-35 кВ |
| Частота сети |
От 45 Гц до 65 Гц |
| Визуальная индикация аварии |
ЖК индикатор;
Светодиодная индикация |
| Количество сохраняемых во внутренней памяти последних аварий |
240 |
| Источник питания, используемый в индикаторе |
Встроенный резервный извлекаемый литиевый аккумулятор (15 лет);
От источника оперативного тока с любым из напряжений =100 – 240 В (±10%);
От сети ~100 – 270 В |
| Сброс индикации аварии |
Внешней командой;
По таймеру;
Кнопкой на приборе |
| Связь |
RS-485 протокол связи MODBUS
Ethernet протокол связи IEC104 |
| Контроль срабатывания |
Визуальный;
Релейный выход;
RS-485
Ethernet |
| Наработка на отказ |
Не менее 130 000 ч. |
| Дополнительные возможности |
Изменение уставок с помощью клиентского ПО;
Обновление ПО;
Журнал регистрируемых аварий |
| Регистрирует |
Напряжение;
Ток;
Мощность;
Промышленную частоту;
Коэффициент мощности по трём фазам;
Направление потокораспределения |
| Точность измерения |
Напряжение: при использовании емкостных делителей – 3%, при использовании ТН – 1%;
Ток 3%;
Активная, реактивная и полная мощность 3%;
Промышленная частота 1% |
| Параметры |
| Абсолютный порог срабатывания по току (КЗ) |
10÷2000 А |
| Дифференциальный порог срабатывания по току (КЗ) |
10÷2000 А |
| Угол максимальной чувствительности РНМ |
30 град. |
| Время наблюдения аварийного процесса при КЗ |
0,1 ÷ 10 с |
| Диапазон порога срабатывания по напряжению |
1÷35 кВ |
| Диапазон порога срабатывания по току при однофазных замыкания на землю |
от 0,5 А |
| Время наблюдения аварийного процесса при ОЗЗ |
0,1 ÷ 10 с |
| Подготовка к повторному срабатыванию |
Не более 10 с |
| Исполнение |
| Место установки |
В ячейку КРУ, на панель щита управления |
| Подключение |
датчики тока (ДТ) на основе катушки Роговского ДТ ПР-1;
стандартный ТН;
ёмкостные делители |
| Температурный диапазон |
Стандартный от -40°С до +70°С |
| Степень защиты индикатора |
IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения |
| Воздействие климатических факторов внешней среды |
Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C |
| Воздействие механических факторов |
Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008 |
| Габаритные размеры (ВхШхД), мм |
48х96х134,4 |
| Масса, кг |
1,5 |
| Технические характеристики датчика тока на основе катушки Роговского |
| Длина катушки |
250 мм |
| Диаметр отверстия |
75 мм |
| Диаметр катушки |
8 мм |
| Первичный ток, А |
1000 |
| Выход, А |
85 мВ/кА |
| Погрешность |
0,5% |
| Линейность |
0,2% |
| Рабочая температура |
от -40°С до +70°С |
