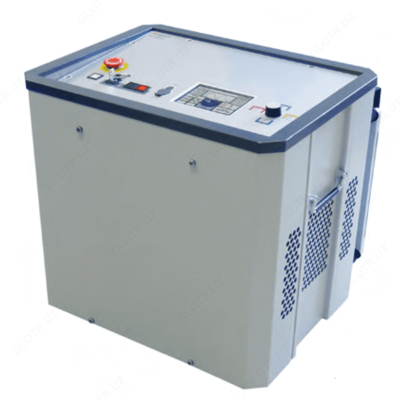

VLF SINUS 62 (TDM 62-P) — испытательная система

Mahsulot tavsifi

Описание испытательной системы VLF SINUS 62 (TDM 62-P):

СНЧ Sinus 62 кВ (TDM 62-P) со встроенным измерением tanDelta представляет собой компактную, прочную и переносную систему высоковольтных испытаний и диагностики для кабелей среднего напряжения.

Данная испытательная система является настоящим унисерсалом: кроме испытаний напряжением СНЧ и DC она также может проводить испытания и точную локализацию повреждений наружной оболочки кабеля с СПЭ-изоляцией (в комбинации с зондом
шагового напряжения ESG NT). Кроме того, встроенное опциональное измерение tanDelta предоставляет возможность достоверно определить степень износа изоляции кабелей среднего напряжения. Интеллигентная система СНЧ автоматически регулирует частоту испытания в зависимости от длины кабеля, поэтому даже испытания на кабелях 35 кВ (до 25 км) проводятся просто и надежно.

Управление установкой, даже при измерениях tanDelta, не требует дополнительного компьютера. VLF Sinus 62 кВ (TDM 62-P) снабжена интуитивным управляющим ПО и большой внутренней памятью, с помощью которых все данные автоматически оцениваются и сохраняются. Через USB- порт файлы с измеренными данными при помощи ПО (входит в комплект поставки) легко экспортируются и обрабатываются для составления отчетов. Пользователь может проверить все проведенные измерения сразу или позже (в офисе).

Хорошо продуманный принцип работы в комбинации с простыми визуальными командами сопровождает пользователя в течение всего процесса измерения. Период обучения, даже для расширенной кабельной диагностики, становится минимальным.

Система может применяться также и в качестве источника напряжения для предлагаемого опционально и самого легкого среди доступных на рынке модуля ЧР PDS 62-SIN. Благодаря этому модулю установка может быть расширена до универсальной системы испытаний и диагностики, позволяющей проводить испытания кабеля, диагностику tanDelta и частичных разрядов.

Чемоданы для транспортировки VLF Sinus 62 кВ (TDM 62-P) и PDS 62-SIN доступны опционально и обеспечивают надёжную транспортировку и хранение.

Особенности испытательной системы VLF SINUS 62 (TDM 62-P):
- Высокая испытательная мощность до 10 мкФ;
- Работа в продолжительном режиме;
- Интуитивное ПО пользователя с большой внутренней памятью;
- Измерение тока утечки в режиме DC- и СНЧ-прямоугольной формы напряжения;
- Опционально: встроенное измерение tanDelta с автоматической оценкой согласно нормам IEEE;
- Возможность расширения до полноценной испытательно-диагностической системы при использовании детектора ЧР PDS 62-SIN;
- Максимальная безопасность использования благодаря автоматической разрядке испытуемого объекта;
- Распознавание пробоя и нагрузки (R, C);
- Быстрое, простое протоколирование и актуализация через USB-порт;
- Испытание оболочки и точная локализация повреждений наружной оболочки кабеля согласно IEC60229;
- Испытание кабеля при одновременном измерении tanDelta и ЧР.

Технические характеристики испытательной системы VLF SINUS 62 (TDM 62-P):

Параметр	Значение
Выходное напряжение
СНЧ-Sinus	0 … 44 кВэфф / 0 ... 62 кВпик
Постоянное напряжение	± 0 … 62 кВ
СНЧ-прямоугольной формы	0 … 62 кВ
Погрешность	± 1 %
Разрешение	0,1 кВ
Выходной ток
Выходной ток источника	0 … 40 мА
Погрешность	± 1 %
Разрешение	10 мкA
Диапазон частоты	0,01 Гц ... 0,1 Гц автоматическая регулировка частоты
Мощность	1 мкФ при 0,1 Гц при 44 кВэфф 10 мкФ максимальная тестируемая мощность
Встроенный модуль tanDelta
Частота измерения	0,01 ... 0,1 Гц
Диапазон измерения	10^-4...100
Погрешность	10^-4
Разрешение	10^-5
Испытание наружной оболочки	0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC 0 … 5 кВ, 0 … 10 кВ, 0 ... 20 кВ DC
Точная локализация повреждений оболочки	Тактовая частота 0,5:1; 1:2; 1:3; 1:4 и 1,5:0,5
Безопасность	Автоматическая разрядка объекта испытания
Входное напряжение	100 В … 264 В, 50/60 Гц, 2000 ВA
Рабочий цикл	Постоянный режим
Внутренняя память	для мин. 100 измерений
Габариты (Ш x В x Г)	544 x 520 x 416 мм
Вес	59 кг
Класс защиты	IP 21
Рабочая температура	- 20 °C … + 55 °C
Температура хранения	- 20 °C … + 70 °C
