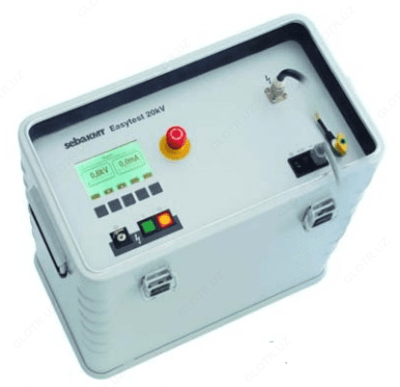

Easytest 20 kV — компактный испытательный тестер СНЧ (напряжение 20 кВ, 0,1 Гц при 0,5 мкФ)
Mahsulot tavsifi
-
Назначение прибора Easytest 20 kV:
После прокладки или ремонта кабелей необходимо быстро и надежно испытать их.
Последующее включение напряжения без предварительного испытания представляет собой риск, к тому же в большинстве случаев многие нормы и внутренние инструкции не допускают этого.
До сих пор проводились 5-ти или 10-ти минутные испытания в диапазоне рабочего напряжения. Для этого использовались или простые испытательные приборы постоянного напряжения или тестеры изоляции, которые с напряжением максимум 10 кВ вообще редко подходят для диапазона рабочего напряжения.
Как известно, специально для кабелей с изоляцией из сшитого полиэтилена испытание постоянным напряжением относительно бесполезно и неэффективно, на старых кабелях из-за эффектов поляризации это может даже вызвать дополнительное старение или повреждение.
На основании опыта такой работы видно, что испытания постоянным напряжением вскрывают только самые наглядные(грубые) проблемы. Скрытые проблемы не определяются и в будущем приведут к сбоям при эксплуатации.
SebaKMT, зная об этой проблеме, разработала новый испытательный прибор, который имеет минимальные габариты и вес. С выходным напряжением 20 кВ и 0,1 Гц переменным напряжением при 0.5 µФ и до 2,5 µФ при 0,02 Гц прибор Easytest 20 кВ имеет достаточно мощности для испытания кабелей длиной до 2 км частотой 0,1 Гц в диапазоне 20 кВ.
Для хлорвиниловых кабелей и кабелей с бумажно- масляной изоляцией имеется режим пост.напряжения с измерением токов утечки. Чтобы расширить возможности испытаний интегрирована функция испытания оболочки и тактовое выходное напряжение для точной локализации повреждений оболочки.
Особенности прибора Easytest 20 kV:
- Защита от напряжения помех
- Дополнительная функция таймера для временной задержки ВВ-разъединения, после выхода из распредилительного устройства
- При возникающем обратном напряжении установка отключается, и через разъединитель выключается ВВ-выход
- Оптическая и акустическая стгнализация обнаруженного обратного напряжения.
-
Технические характеристики прибора Easytest 20 kV:
Параметр Значения Испытания переменным напряжением 20 кВ 0.5 µФ @ 0.1Гц Испытания постоянным напряжением 0 – 20 кВ с измерением тока утечки Измерение тока утечки 1 мА диапазон измерения Распознавание пробоя Оптическая сигнализация Таймер 0 – 60 мин., увеличение 5 мин. Испытание оболочки 0 – 5 кВ Локализация повреждений оболочки 0 – 5 кВ, 0-10 кВ, DC Тактовый импульс 1:03 Безопасность F-Ом контроль/ аврийное выкл., блокировка высокого напряжения Питание 110 В или 230 В, 750 Вт Габариты 480 x 290 x 495 мм Вес 17 кг Класс защиты IP 56 при закрытой крышке Рабочая температура -20 °C … +50 °C Температура при хранении -20 °C … +60 °C -
Комплект поставки Easytest 20 kV
Наименование Количество Прибор 1 Кабели для подключения высокого напряжения, сети и заземления 1 Сумка для кабелей 1 Руководство по эксплуатации 1 Ремень для переноски 1
