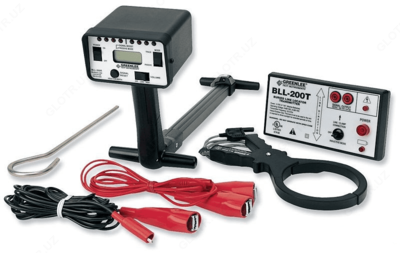

BLL200 — подземный кабельный локатор

Mahsulot tavsifi

Назначение подземного кабельного локатора BLL-200:

Высокотехнологичный локатор для поиска подземных линий. Локатор BLL-200 позволяет вести трассировку линий на глубине до 6 метров и определение глубины залегания до 4,5 метров. Локатор способен работать как в активном, так и пассивном режимах.

Микропроцессорная схема значительно повышает точность прибора и обеспечивает автоматическую регулировку усиления при любых условиях работы.

Передатчик может подключаться к линиям, находящимся под напряжением до 600 В. Подключение передатчика может осуществляться одним из трёх методов: прямое подключение, индуктивная связь, а также подключение с помощью индуктивной клипсы.

Приемник может использоваться как в активном, так и в пассивном режиме (настройка нужной частоты осуществляется с помощью переключателя). Приемник автоматически фиксирует диапазон, когда обнаруживает сигнал передатчика. Это значительно снижает вероятность потери трассы, если сигнал слаб. Автоматическое повышение уровня сигнала значительно облегчает трассировку линий, даже когда искомый сигнал очень слабый. Светодиодный и жидкокристаллический индикаторы мощности принимаемого сигнала значительно упрощают и ускоряют поиск линии. Четкий ЖК-дисплей позволяет видеть показания даже при самом ярком солнечном свете.

Приемник и передатчик выполнены во влагозащищенных корпусах, что позволяет применять прибор в неблагоприятных погодных условиях. Прибор не требует специальной подготовки пользователя или ручной настройки. Для питания используются стандартные батарейки типа АА. Имеется индикация низкого заряда батарей питания.

Технические характеристики подземного кабельного локатора BLL-200:

Параметр	Значения
Передатчик
Работа под напряжением	Переменное напряжение - 600 В; постоянное напряжение – 300 В
Ток	13 мА (разомкнутая линия) 150 мА (линия под напряжением или короткозамкнутая)
Максимальная наведенная мощность	250 мВт
Частота	33.3 кГц
Рабочая температура	от -17°С до 50°С
Размеры	190.5 x 101.6 x53 мм
Источник питания	6 В (4 батарей, тип АА)
Вес	425 г
Приемник
Измерение глубины	от 0 м до 4.5 м
Трассировка на глубине	до 6 м
Точность измерения глубины	± 10%
Частота в пассивном режиме	12 Гц - 24 кГц
Рабочая температура	от -17°С до 50°С
Размеры	104.1 x 215.9 x 965.2 мм
Источник питания	6 В (4 батарей, тип АА)
Вес	794 г

Комплект поставки BLL200

№	Наименование	Количество
1.	Передатчик	1
2.	Приёмник	1
3.	Клипса	1
4.	Кабель с зажимами крокодил	1
5.	Кейс для переноски	1
6.	Штырь заземления	1
7.	Элементы питания тип "АА"	8
