Описание комплекта поискового КП-250К:

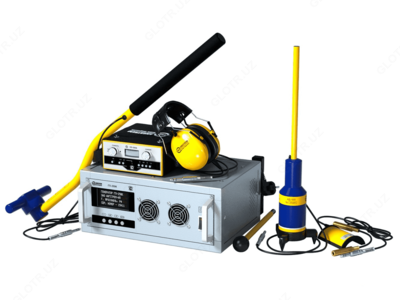

Комплект поисковый КП-250К состоит из генератора ГП-250К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.

Приемник ПП-500А дополнительно обеспечивает определение трассы кабеля под нагрузкой, а также прием сигнала от акустического датчика при поиске места повреждения кабеля акустическим методом.

Основное назначение комплекта поискового КП-250К:
- точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
- поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
- поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.
Комплект предназначен для работы с кабелем длиной до 5 км и глубиной залегания до 8 м. Точность определения места повреждения может достигать ±0,5 м, и зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления).

Область применения комплекта поискового КП-250К:
- городское, промышленное и коммунальное электроснабжение;
- электротранспорт;
- строительство.
Особенности комплекта поискового КП-250К:
- Универсальность - возможность работать индукционным и акустическим методами;
- Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех;
- Качество и временная стабильность выходного сигнала позволяют обеспечить необходимую избирательность, соответственно и помехозащищенность. Более того, сигнал генератора практически не влияет на работу другой электронной аппаратуры;
- Три рабочие частоты генератора расширяют диапазон применения комплектов. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Для повышения помехозащищенности аппаратуры все рабочие частоты не кратны основным промышленным частотам напряжения и их гармоникам;
- Надежные защиты. Все генераторы, входящие в комплекты, имеют эффективные защиты от короткого замыкания, от перенапряжения, от реактивной мощности (существенно для протяженных линий, имеющих большую собственную электрическую емкость), от перегрева. Длительная работа в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но даже не искажается форма выходного сигнала;
- Малые габариты и вес. По габаритам и весу комплекты вдвое компактнее и легче зарубежных аналогов;
- Низкие цены. Цены на комплекты в несколько раз ниже цен импортных аналогов;
- Высокие эксплуатационные характеристики. Рабочие температуры эксплуатации от -30°С до +40°С подтверждаются не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России;
- Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.
Принцип работы комплекта поискового КП-250К:

Генератор поисковый состоит из синтезатора частот, усилителя мощности, блока питания, трансформаторно–коммутационного устройства, контроллера, индикатора и клавиатуры.

Приемник поисковый имеет канал индукционного приема и канал акустического приема. К нему подключаются головные телефоны и магнитная антенна (или накладная рамка, или акустический датчик).

Принцип работы комплекта основан на индукционном методе: электромагнитное поле от тока генератора, протекающего по кабелю, наводит напряжение в магнитной антенне приемника, уровень которого зависит от ее расположения в пространстве относительно жил кабеля и экранирующих перекрытий, что позволяет определить место повреждения изоляции, обрывы жил, расположения муфт, глубину залегания и трассу кабеля.

Комплект предназначен для работы с кабелем длиной до 5 км и глубиной залегания до 8 м.

Точность определения места повреждения может достигать ±0,05 м, зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), обученности и практических навыков пользователя.

Технические характеристики комплекта поискового КП-250К:

Параметр	Значение
Максимальная выходная мощность генератора, Вт	250
Чувствительность приёмника, мкВ	20
Количество каналов:
– индукционных активных	3
– индукционных пассивных	1
– акустических	1
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	530...800

Технические характеристики генератора поискового ГП-250К:

Параметр	Значение
Рабочие частоты генератора, Гц	480,0±0,5/1069,0±0,5/9796,0±0,5
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более	1
Режим работы	непрерывный или импульсный
Форма огибающей в импульсном режиме	меандр
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или вручную
Диапазоны согласования	0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В	45,3±2,0
Выходной ток генератора на согласованную нагрузку 8 Ом, А	5,6±0,4
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В	от 187 до 242
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее	250
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А	30,0±1,5
Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В	240±12
Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже	10
Переходное сопротивление заземления, Ом, не более	0,1
Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее	1500
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, %	12
Ограничение максимального напряжения (Um) относительно согласованного значения, %	132
Ограничение максимального тока (Im) относительно согласованного значения, %	132
Потребляемая мощность от сети переменного тока, Вт, не более	440
Общий диапазон согласования генератора, Ом	от 0,25 до 256
Габаритные размеры, мм, не более	380 х 352 х 180
Масса генератора, кг, не более	11
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	84,0...106,7 кПа (630...800 мм рт. ст.)
