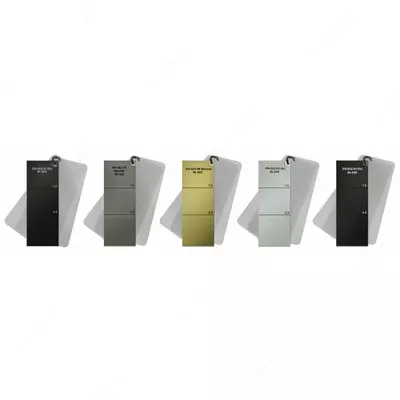

Комплект мер моделей дефектов КММД 21
Тип оборудования: Дефектоскоп, комплект мер моделей дефектов
Производитель: Россия
Модель: КММД 21
Описание: Прибор для контроля вихретоковых дефектоскопов.
Гарантия на комплект мер моделей дефектов КММД 21: 12 мес.
Назначение прибора:
Комплект мер моделей дефектов КММД-21 предназначен для проверки работоспособности, установки порога чувствительности, калибровки и поверки вихретоковых дефектоскопов. Все образцы из комплекта КММД-21 представляют собой металлические бруски с нанесенными на их поверхности искусственными дефектами (ИД) типа прорезь. Длина прорези соответствует ширине бруска. Искусственный дефект имитирует дефект типа протяженной поверхностной трещины.
Особенности комплекта мер моделей дефектов КММД 21:
- в комплект КММД-21 входят 5 групп мер дефектов, различающиеся между собой габаритными размерами, количеством и размером искусственных дефектов. Меры из различных групп предназначены для применения с вихретоковыми преобразователями различной локальности;
- каждая группа включает в себя по 11 мер, различающихся между собой маркой используемого металла;
- меры моделей дефектов укомплектованы диэлектрическими прокладками, имитирующими толщину диэлектрического покрытия (зазора);
- меры СО-211С.хх полностью соответствует действующему европейскому стандарту EN1711-2000 «Контроль неразрушающий сварных соединений. Вихретоковый контроль сварных соединений при комплексной оценке»;
Технические характеристики комплекта мер моделей дефектов КММД 21:
|
Тип меры
Эскиз меры
|
Габаритные размеры
ДхШхТ
|
Глубина ИД, мм
|
Ширина ИД, мм
|
Количество диэлектрических прокладок
|
Толщина прокладок, мм
|
|
СО-210.хх
|
70х20х4
|
0,2
0,5
1,0
|
Не более 0,1
|
5
|
0,1
|
|
СО-211.хх
(СО-211С.хх)
|
95х30х6
|
0,5
1,0
2,0
|
Не более 0,3
(0,15±0,5)
|
4
|
0,2 (0,5)
|
|
СО-212.хх
(СО-212С.хх)
|
135х50х7
|
0,5
1,0
2,0
5,0
|
Не более 0,3
(0,15±0,5)
|
4
|
0,5
|
Описание материалов мер
|
Наименование меры
|
Марка металла
|
Электропроводность металла
|
|
СО-21y.01 (Fe)
|
Ст20
|
Не нормируется
|
|
СО-21y.02 (Al)
|
Д16Т
|
σ = 17,5 ±0,5 МСм/м
|
|
СО-21y.03 (Ti)
|
ОТ4-1
|
σ = 1 ±0,2 МСм/м
|
|
СО-21y.04 (Brass)
|
ЛМц58-2
|
σ = 8 ±0,5 МСм/м
|
|
СО-21y.05 (Al-Hc)
|
АК6
|
σ = 24,5 ±0,8 МСм/м
|
|
СО-21y.06 (Ti-Lc)
|
ВТ9
|
σ = 0,5 ±0,05 МСм/м
|
|
СО-21y.07 (Ti-Hc)
|
ВТ1-0
|
σ = 2,5 ±0,2 МСм/м
|
|
СО-21y.08 (Bronze)
|
БрАМц9-2
|
σ = 5,5 ±0,5 МСм/м
|
|
СО-21y.09 (SS-NFM)
|
12Х18Н10Т
|
Не нормируется
|
|
СО-21y.10 (SS-FM)
|
20Х13
|
Не нормируется
|
|
СО-21y.11 (Fe)
|
Ст45
|
Не нормируется
|
Примеры записи названия мер:
СО-210.03 (Ti), СО-211.01 (Fe), СО-212.03 (Al), СО-211С.09 (SS-NFM).
Комплект поставки комплекта мер моделей дефектов КММД 21:
Поставка от одной меры типов СО-210, CO-211, CO-212.
В комплект поставки каждой меры входит:
- мера моделей дефектов - 1 шт.;
- образцы неэлектропроводящего покрытия (зазора) (количество зависит от типа меры моделей дефектов);
- паспорт;
- методика поверки;
- упаковка.
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по комплектам мер моделей дефектов можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем контрольные образцы к вихретоковым дефектоскопам по всей России курьерскими службами и транспортными компаниями.
