Назначение генератора поискового ГП-100К:
Генератор поисковый с автоматическим согласованием нагрузки ГП – 100К используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом. Генератор используется в составе комплекта поискового КП-100К совместно с приемником ПП-500А.
Область применения генератора поискового ГП-100К:
- городское, промышленное и коммунальное электроснабжение;
- электротранспорт;
- строительство.
Особенности генератора поискового ГП-100К:
- Возможность параллельной работы двух генераторов;
- Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
- Работа в двухчастотном и трехчастотном режиме (чередование частот);
- Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
- Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
- Генератор обеспечивает энергонезависимое память для сохранения режима работы;
- Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
- Время непрерывной работы не ограничено;
- Электропитание генератора универсальное: сеть 220В или аккумулятор;
- Предусмотрено два языка интерфейса: русский, английский.
Принцип работы генератора поискового ГП-100К:
Генератор ГП – 100К полностью заменяет генератор ГП – 100У и дополнительно обеспечивает:
- автоматическое согласование с нагрузкой;
- определение напряжения, тока и сопротивления нагрузки;
- возможность дистанционного управления.

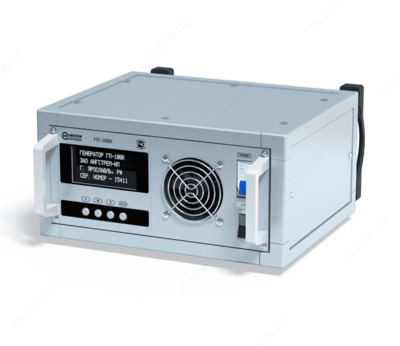

На передней панели расположены органы управления и индикации:
- выключатели «≈220V» и «=12V» - включение / выключение генератора при питании от сети или источника напряжения постоянного тока;
- четыре кнопки: « - », « + », « > », «AUTO» и индикатор (дисплей).
На задней панели расположены:
- розетка ВЫХОД, через которую подключается нагрузка;
- клеммы « + / - 12V» для подключения к источнику питания постоянного тока;
- разъёмы для подключения интерфейсных кабелей «RS –232» и «RS-485» (под заглушками);
- клемма заземления;
- сетевой шнур питания, вилка которого имеет контакт заземления;
- розетка «СИНХР» для синхронизации генераторов в режиме параллельного или последовательного подключения к нагрузке;
- тумблер «ВНЕШ» для включения генератора в режим ведомого.
Условия эксплуатации генератора поискового ГП-100К:
Управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов по знаковому вакуумно-люминисцентному индикатору или дистанционно с помощью компьютера или другого управляющего контроллера по интерфейсу RS-232 или RS-485. Генератор обеспечивает запоминание и воспроизведение настроек пользователя.
Генератор имеет защиты блокирующие его работу при разогреве радиатора усилителя до 90 °С, при выходе за допуск напряжений внешних и внутренних источников питания, при отсутствии или неверном подключении интерфейсных кабелей (при работе в дистанционном режиме).
Генератор имеет систему ограничения выходного тока, напряжения и мощности, которая обеспечивает длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений) и при перегреве генератора.
Время готовности к работе не более 15 с при температуре окружающей среды выше минус 10 °С и 1...2 мин. при температуре ниже минус 10 °С.
Рабочее положение - горизонтальное; допускается эксплуатация в других положениях при надежном креплении.
Время непрерывной работы не ограничено.
