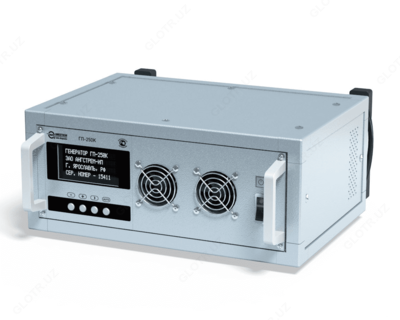

ГП-250К — генератор поисковый

Mahsulot tavsifi

Назначение генератора ГП-250К:

Генератор поисковый с автоматическим согласованием нагрузки ГП – 250К используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом.

Генератор используется в составе комплекта поискового КП-250К совместно с приемником ПП-500А.

Область применения генератора ГП-250К:
- городское, промышленное и коммунальное электроснабжение;
- электротранспорт;
- строительство.
Особенности генератора ГП-250К:
- Возможность параллельной работы двух генераторов;
- Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
- Работа в двухчастотном и трехчастотном режиме (чередование частот);
- Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
- Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
- В генераторе обеспечена энергонезависимая память для сохранения режима работы;
- Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
- Время непрерывной работы не ограничено;
- Предусмотрено два языка интерфейса: русский, английский.
Принцип работы генератора ГП-250К:

Генератор ГП – 250К обеспечивает:
- автоматическое согласование с нагрузкой;
- определение напряжения, тока и сопротивления нагрузки;
- возможность дистанционного управления;
- возможность параллельного или последовательного подключения двух генераторов к нагрузке.
На передней панели расположены органы управления и индикации:
- переключатель «» с подсветкой - включение / выключение генератора;
- четыре кнопки: « - », « + », « >», «AUTO»;
- индикатор (дисплей).
На задней панели расположены:
- розетка ВЫХОД, через которую подключается нагрузка;
- разъёмы для подключения интерфейсных кабелей RS –232 и RS-485 (под заглушками);
- клемма заземления;
- сетевой шнур питания, вилка которого имеет контакт заземления;
- розетка «СИНХР» для синхронизации генераторов в режиме параллельного или последовательного подключения к нагрузке;
- тумблер «ВНЕШ» для включения генератора в режим ведомого.
Условия эксплуатации генератора ГП-250К:
- Управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов по знаковому вакуумно-люминисцентному индикатору или дистанционно с помощью компьютера или другого управляющего контроллера по интерфейсу RS-232 или RS-485. Генератор обеспечивает запоминание и воспроизведение настроек пользователя;
- Генератор имеет защиты блокирующие его работу при разогреве радиатора усилителя до 90 °С, при выходе за допуск напряжений внешних и внутренних источников питания, при отсутствии или неверном подключении интерфейсных кабелей (при работе в дистанционном режиме);
- Генератор имеет систему ограничения выходного тока, напряжения и мощности, которая обеспечивает длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений) и при перегреве генератора;
- Время готовности к работе не более 15 с при температуре окружающей среды выше минус 10 °С и 1...2 мин. при температуре ниже минус 10 °С;
- Рабочее положение - горизонтальное; допускается эксплуатация в других положениях при надежном креплении;
- Время непрерывной работы не ограничено.

Технические характеристики генератора ГП-250К:

Параметр	Значение
Рабочие частоты генератора, Гц	480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более	1
Режим работы	непрерывный или импульсный
Форма огибающей в импульсном режиме	меандр
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или вручную
Диапазоны согласования	0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В	45,3±2,0
Выходной ток генератора на согласованную нагрузку 8 Ом, А	5,6±0,4
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В	от 187 до 242
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее	250
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А	30,0±1,5
Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В	240±12
Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже	10
Переходное сопротивление заземления, Ом, не более	0,1
Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее	1500
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, %	12
Ограничение максимального напряжения (Um) относительно согласованного значения, %	132
Ограничение максимального тока (Im) относительно согласованного значения, %	132
Потребляемая мощность от сети переменного тока, Вт, не более	440
Общий диапазон согласования генератора, Ом	от 0,25 до 256
Габаритные размеры, мм, не более	380 х 352 х 180
Масса генератора, кг, не более	11
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	84,0...106,7 кПа (630...800 мм рт. ст.)
