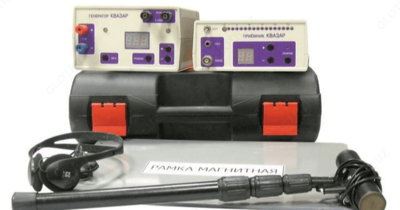

Квазар — трассодефектоискатель

Mahsulot tavsifi

Назначение трассоискателя Квазар:
- Определение планового расположения подземных коммуникаций
- Определение повреждений кабеля
- Используется как кабелеискатель
- Контроль изоляции трубопровода
- Определение места повреждения битумных и полимерных изоляций.
Преимущества трассоискателя Квазар:
- Высокая чувствительность приемника
- Высокая помехозащищенность от городских помех
- Цифровая обработка сигнала - Большая мощность сигнального генератора
- Современная и надежная элементная база на микропроцессорах.

Технические характеристики трассоискателя Квазар:

Параметр	Значения
Дальность обследования	5-10 км
Погрешность определения места расположения дефекта в изоляционном покрытии, не более	2%
Габаритные размеры	95х360х470 мм
Масса трассодефектоискателя	6,2 кг

Параметр	Значения
Генератор
Частота сигнала на выходе генератора, Гц*	500±0.5 1000±1 5000±2
Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1000±5 мс. Длительность времени генерации напряжения сигнальной частоты составляет	333±3 мс
Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1 кГц при напряжении питания 12 В), не менее, Вт	70
Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется ступенями от 0 до 100% ступенями по	10 Вт
Максимальная амплитуда напряжения в импульсе генерации составляет не менее (на омической нагрузке 1 кОм и напряжении питания 12 В)	100 В
Напряжение питания генератора, В	10-15
Габаритные размеры генератора, не более, мм	140х80х200
Масса генератора, не более, кг	1
Рабочая температура и относительная влажность	от -20 °С до +40 °С 98% при 20 °С
Приемник
Центральная частота полосы пропускания приемника, Гц*	50±0.05 100±0.1; 500±0.5; 1000±1; 5000±2.
Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц	45
Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ	20
Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм	3
Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ	90
Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В	3-5
Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5 В), не более, мА	40
Габаритные размеры приемника, не более, мм	200x140x60
Масса приемника без элементов питания, не более, кг	0,3
Рабочая температура и относительная влажность	от -20 °С до +40 °С 98% при 20 °С
