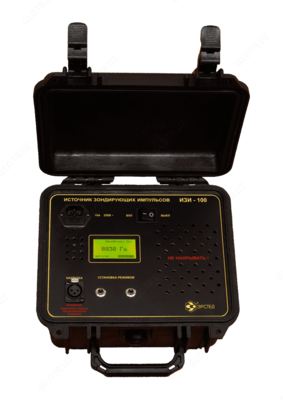

ИЗИ-100 — источник зондирующих импульсов - генератор (100 Вт)

Mahsulot tavsifi

Назначение генератора ИЗИ-100:

Мощные генераторы зондирующих импульсов помогут работать в тех случаях, когда по тем или иным причинам сигнал слабый. Но есть ситуации, в которых мощный генератор может оказать неоценимую услугу.

Речь идет о «неполном» межфазном пробое в силовом кабеле. В этом случае утечки на землю нет и организовывать цепь фаза – земля бесполезно.

Искать пробой рефлектометром сложно или невозможно, т.к. «холодное» сопротивление пробоя может составлять десятки кОм, а такие замыкания рефлектометр не видит.

Можно, разумеется, использовать громоздкую станцию для зондирования с помощью различных вариантов методов пробоя (дуговой, метод колебательного разряда и пр.), но это не всегда возможно по ряду причин.

Именно в этом случае выручит мощный генератор в сочетании с приемниками-трассоискателями типа ТИ-05, ТДИ-05 или ТДИ-МА. Подключив обычный генератор к фазовым проводам, между которыми образовался вышеуказанный высокоомный пробой, мы получим очень слабое поле зондирующего сигнала: провода расположены рядом, действующие магнитные поля проводов гасят друг друга, т.к. по токи по ним текут в противоположенных направлениях. Поиск места неисправности будет крайне затруднен или невозможен. Применив мощный генератор мы получим достаточно мощный сигнал, необходимый для уверенного зондирования. Причем при движении по кабелю за местом замыкания сигнал будет очень резко убывать, так что при достаточной квалификации оператора место повреждение может быть локализовано с точностью до десятков см.

Настоящая модель генератора питается от сети 220 В. Питание 220 В «в поле», разумеется, встречается редко. Но сейчас существует масса доступных и недорогих преобразователей 12 В DC-220 в AC. Подойдет любой преобразователь мощностью от 200 Вт и более. Вы можете купить его сами или заказать у нас. Компактный и легкий преобразователь подключается к сети автомобиля, либо к автономному аккумулятору 12 В.

Комплект поставки ИЗИ-100

№	Наименование	Количество
1	Генератор ИЗИ-100	1
2	Комплект проводов для подключения к нагрузке	1
3	Сетевой шнур	1
4	Руководство по эксплуатации РЭ	1
5	Сумка для аксессуаров	1
