TDR1000/3 — рефлектометр импульсный

Mahsulot tavsifi

Описание импульсного рефлектометра TDR1000/3:

Рефлектометр Megger TDR1000/3 представляет собой ручной прибор для поиска неисправностей на металлических кабелях. Он оснащен 4-х позиционным переключателем управления, который обеспечивает простоту и удобство в эксплуатации. Подсветка дисплея держится в течение одной минуты после активации, позволяя работать в слабоосвещенных местах. Для экономии заряда элементов питания устройство автоматически отключается через 5 минут простоя. Степень защиты корпуса от проникновения влаги и пыли - IP54.

Особенности импульсного рефлектометра TDR1000/3:
- Предназначен для использования на всех типах металлических кабелях с парой жил;
- Автоматические настройки для мгновенного использования;
- Короткий импульс для идентификации неисправностей в начале кабеля;
- Функция удержания трассировки и проведения следующего измерения для возможности сравнения кабелей;
- Обрезиненный корпус устойчив к механическим повреждениям;
- Регулируемая контрастность дисплея рефлектометра Megger TDR1000/3 1001-788;
- Для использования на Telecom ТНВ-3 цепи, или 150 В;
- Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0.2 и 0.99;
- Показывает расстояние в метрах или футах.

Технические характеристики импульсного рефлектометра TDR1000/3:

Параметр	Значение
Maксимальная дальность	5000 м
Разрешение	1%
Погрешность	± 1% от диапазона ± пиксела в 0.67 В.Ф.
Частота обновления	3 раза/сек
Диапазон измерений	10, 25, 100, 250, 1000, 2500, 5000 м
Рабочая температура	от -15 °С до +50 °С
Температура хранения	от -20 °С до +70 °С
Степень защиты	IP54
Напряжение питания	1,5 В
Батареи	6 шт типа АА
Материал корпуса	ABS-пластик
Подсветка дисплея	есть
Разрешение	0.1 м
Выходной импульс	5 вольт пик-пик в открытой цепи
Срок службы батареи	до 14 часов
Габариты	230х115х48 мм
Вес	0,6 кг

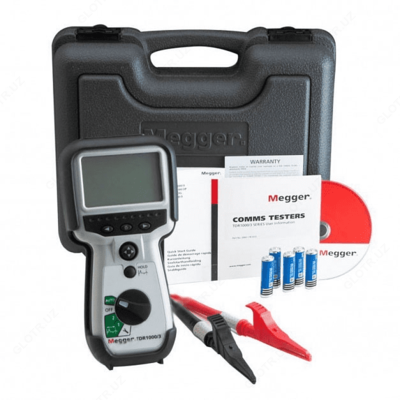

Комплект поставки TDR1000/3

№	Наименование	Количество
1	Рефлектометр импульсный TDR1000/3	1
2	Набор проводов с предохранителями	1
3	Жесткий футляр для переноски	1
4	Руководство пользователя CD	1
