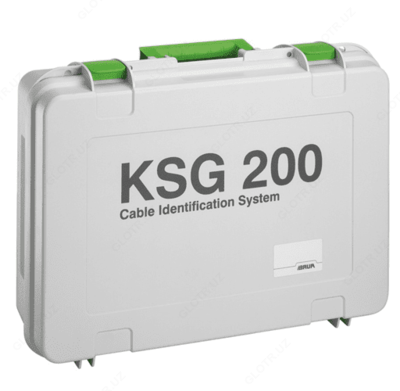

KSG 200 — система идентификации кабелей

Mahsulot tavsifi

Назначение системы идентификации кабелей KSG 200:

Система идентификации кабелей KSG 200 предназначена для идентификации одно- или многожильных кабелей кабельного жгута или кабельной связки. Использование системы KSG 200 позволяет существенно снизить риск случайного перерезания токоведущей фазы, что позволяет избежать:
- опасности травм персонала,
- излишних затрат на ремонт,
- перебоев в подаче энергии.
Данная система идентификации кабелей состоит из передатчика и приемника с гибким соединителем. Интеллектуальная электроника позволяет осуществлять обмен данными между обоими компонентами и обеспечивает абсолютно безошибочную идентификацию кабелей благодаря синхронизации времени и фаз, а также автоматической регулировке усиления. Удобное и интуитивно понятное управление системы KSG 200 позволяет использовать ее сразу после приобретения без необходимости интенсивного обучения пользователя. Вся система идентификации кабелей поставляется в одном стабильном транспортировочном кейсе.

Возможности системы идентификации кабелей KSG 200:
- Идентификация кабелей в обесточенном состоянии;
- Идентификация кабелей, находящихся под рабочим напряжением до 400 В (для идентификации токоведущих кабелей предназначена система идентификации кабелей KSG 200 T, соответствующая категории безопасности CAT IV/600 В);
- Предназначена для одно- и многожильных кабелей и разветвленных сетей.
Функциональные особенности системы идентификации кабелей KSG 200:
- Автоматическая регистрация и анализ передаваемого импульса (анализ ATP): амплитуда, интервал времени (Time), направление импульса (полярность);
- Точное определение направления импульса даже при высоком сопротивлении шлейфа вплоть до 400 Ом;
- Импульсный ток до 180 A;
- Полностью автоматическая регулировка усиления;
- Экспертный режим для ручной регулировки усиления в целях безошибочной идентификации кабелей в компактных станциях или на кабельных участках смешанного типа;
- Съем сигналов посредством гибкого соединителя для больших диаметров кабеля до 250 мм;
- Подача передаваемого импульса осуществляется гальванически или индуктивно с помощью предлагаемых в качестве опции токоизмерительных клещей;
- Измерение тока до 199 A;
- Неотъемлемый компонент для обеспечения техники безопасности;
- Прочное и надежное защитное оборудование;
- Эргономичный приемник со встроенным ЖК-дисплеем;
- Для работы приемника не требуются батарейки;
- В качестве опции предлагаются передатчик с интегрированным аккумулятором и возможность подключения внешнего источника электропитания (12-вольтный разъем).

Технические характеристики системы идентификации кабелей KSG 200:

Параметр	Значение
Параметр	KSG 200	KSG 200 A	KSG 200 T	KSG 200 TA
	Для идентификации обесточенных кабелей		Для идентификации токоведущих кабелей
Импульсное напряжение	300 В	300 В	300 В	300 В
Импульсный ток	максимально 180 A	максимально 180 A	максимально 180 A	максимально 180 A
Частота импульсов	15 импульсов в минуту	15 импульсов в минуту	15 импульсов в минуту	15 импульсов в минуту
Питание
Сетевое напряжение	115/230/240 В, 50/60 Гц	–	115/230/240 В, 50/60 Гц	–
Питание от внешнего источника	–	12 В постоянного тока	–	12 В постоянного тока
Аккумулятор	–	Никель-металл-гидридный аккумулятор, 12 В	–	Никель-металл-гидридный аккумулятор, 12 В
Выход с защитой от перенапряжения	–	–	максимально 400 В, 50/60 Гц	максимально 400 В, 50/60 Гц
Категория безопасности	–	–	CAT IV / 600 В	CAT IV / 600 В
Категория безопасности	–	–	Рабочее напряжение постоянного или переменного тока дейст. относительно массы: 600 В
Класс защиты	II	не требуется в аккумуляторном режиме	II	не требуется в аккумуляторном режиме
Вид защиты	IP40	IP40	IP40	IP40
Никель-металл-гидридный аккумулятор, 12 В (KSG 200 A / KSG 200 TA)
Тип аккумулятора	Никель-металл-гидридный аккумулятор, 12 В (10 ячеек); 4,2–5 Ач
Продолжительность работы от аккумулятора	приблизительно 2,5–3,5 ч
Время зарядки	приблизительно 4,5–5 ч
Зарядное устройство: - питание - выходное напряжение	100–240 В, 50/60 Гц 10,5–20 В постоянного тока, 1 A
Общие данные
Температура окр. среды (рабочая)	от -10 до +55 °C
Температура хранения	от -20 до +50 °C
Габариты кейса (Ш x В x Г)	приблизительно 594 x 174 x 435 мм
Масса кейса с передатчиком и приемником	приблизительно 6,2 кг (без аккумулятора) приблизительно 7,7 кг (с аккумулятором)
Безопасность и ЭМС	Удовлетворяет требованиям для марки ровки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и Директивой по электромагнитной совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее
Приемник KSG 200 / KSG 200 T
Датчик	Гибкий соединитель Ø 150 мм или Гибкий соединитель Ø 250 мм
Чувствительность - при гальванической подаче импульса - при индуктивной подаче импульса	100% при сопротивлении шлейфа 400 Ом (I = 0,75 А) 100% при сопротивлении шлейфа менее 6 Ом
Диапазон тока нагрузки	0–199 А ± 2 %, 50/60 Гц
Монитор	ЖК-дисплей
Питание	Автоматическая зарядка в держателе передатчика
Вид защиты	IP52
Габариты (Ш x В x Г)	прибл. 100 x 25 x 211 мм
Вес: - с гибким соединителем Ø 150 мм - с гибким соединителем Ø 250 мм	приблизительно 360 г приблизительно 470 г

Комплект поставки KSG 200

№	Наименование	KSG 200	KSG 200 A	KSG 200 T	KSG 200 TA
1	Передатчик KSG 200	1	-	1	-
2	Передатчик KSG 200 с интегрированным аккумулятором	-	1	-	1
3	Приемник KSG 200 с гибким соединителем ø 150 мм	1	1	1	1
4	Соединительный кабель, 2 м, с соединительным зажимом	1	1	1	1
5	Комплект для подключения к токоведущим низковольтным кабелям	-	-	1	1
6	Полностью изолированный гибкий стержень (для установки гибкого соединителя на токоведущий кабель)	-	-	1	1
7	Сетевой кабель, 1,8 м	1	-	1	-
8	Зарядное устройство с соответствующим адаптером	-	1	-	1
9	Кабель для зарядки от автомобильного аккумулятора	-	1	-	1
10	Транспортировочный кейс для всех компонентов	1	1	1	1
11	Руководство по эксплуатации	1	1	1	1
