ИКЗ-К3 — индикатор короткого замыкания
Mahsulot tavsifi
-
Описание индикатора короткого замыкания ИКЗ-К3:
Лёгким способом для определения повреждённой фазы на фидере распределительных электросетей напряжением 6-35 кВ является установка в ячейку КРУ индикатора короткого замыкания ИКЗ-К3.
Фиксация МФЗ и ОЗЗ с разделением типа аварий:
- Определение аварийной фазы;
- Сохранение до 240 последних аварий в журнале регистрируемых аварий с временной меткой;
- Изменение уставок с помощью клиентского приложения;

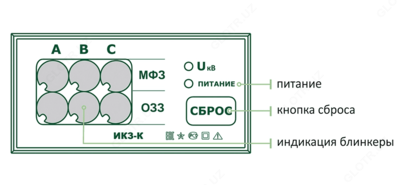

- Визуальная система индикации:
- При обнаружении аварии на индикаторе перекидываются блинкеры, соответствующие типу аварии;
- Информационные светодиоды: «Питание прибора», «Авария».
Датчики индикатора ИКЗ-К3 крепятся непосредственно на фазные провода кабеля с передают информацию по волоконно-оптическому кабелю, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.
-
Технические характеристики индикатора короткого замыкания ИКЗ-К3:
Параметр Значение Типы регистрируемых событий - 2х-3х фазные КЗ;
- Однофазные замыкания на землю;
- Разделение типа аварий;
- Определение аварийной фазы при КЗМинимальный ток нулевой последовательности для регистрации ОЗЗ 5 А Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ Визуальная индикации аварии - Ярко-жёлтые блинкеры, в соответствии с типом аварии
- Информационных светодиоды: "Питание прибора", "Авария"Сброс индикации аварии - Внешней командой;
- По таймеру;
- Кнопкой на прибореКонтроль срабатывания - Визуальный;
- По протоколам MODBUS;
- Релейный выходДиапазон порога срабатывания по току (КЗ) 150÷1000 А Диапазон порога срабатывания по току ОЗЗ 5÷200 А Время наблюдения аварийного процесса при ОЗЗ 0,01 ÷ 30 с Время реакции на бросок тока 0,02 с Время наблюдения аварийного процесса при КЗ 1 с ÷ 30 с Подготовка к повторному срабатыванию Не более 30 с -
Комплект поставки ИКЗ-К3
№ Наименование Количество 1 Индикатор короткого замыкания ИКЗ-К3 1
