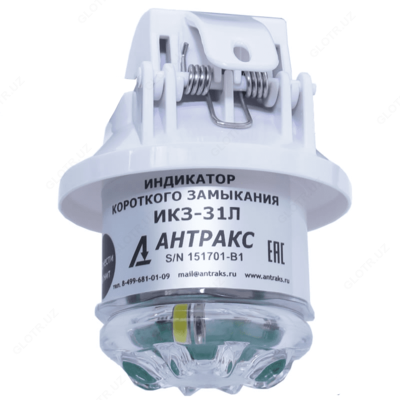

ИКЗ-В31Л — индикатор короткого замыкания

Mahsulot tavsifi

Возможности индикатора короткого замыкания ИКЗ-В31Л:
- Регистрация КЗ от 25 А;
- независимая работа индикаторов;
- радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
- возможность подключения БСПИ для дистанционного оповещения диспетчера;
- определение аварий визуально (режим мигания светодиодов) и с помощью переносного пульта.
Комплекты состоят из трёх индикаторов ИКЗ-В31Л, соответственно обозначаются ИКЗ-В31Л-У3. Каждый прибор в комплектах работает независимо.

Технические характеристики индикатора короткого замыкания ИКЗ-В31Л:

Параметр	Значение
Определение вибрации неполнофазного режима работы, обрыва провода	-
Типы регистрируемых событий	Короткое замыкание
Чувствительность по току КЗ	25 А
Чувствительность по току ОЗЗ	-
Автоматическая настройка порога по току КЗ	+
Определение направления на ОЗЗ	-
Контроль напряжения	+
Минимальный ток нагрузки	2 А, допускается эксплуатация на линиях без нагрузки
Общее описание
Класс напряжения воздушных линий	6-35 кВ
Частота сети	50 Гц
Локальная связь (пульт)	Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
Дальняя связь	Опционально GSM
Визуальная индикация	- Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода); - Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ); - Индикация направления поиска при ОЗЗ (к генератору или к нагрузке); - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
Виды контроля срабатывания	- Визуальный; - Радиоканал ближней связи; - GSM/ GPRS-модем (опционально)
Сброс индикации	- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта; - Дистанционно
Контроль исправности индикатора	- Магнит; - Переносной пульт; - Дистанционно
Изменение настроек	- По радиоканалу ближней связи с помощью переносного пульта; - С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ- 3Л-МР)
Интеграция со SCADA системами	- При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104 - При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу МЭК-104
Источник питания	Литиевая батарея (19 Ah)
Срок службы батареи (в режиме ожидания)	7 лет
Общее время индикации	> 1000 ч
Наработка на отказ индикатора	Не менее 60 000 ч
Параметры
Абсолютный порог срабатывания по току	20÷1000 А
Дифференциальный порог срабатывания по току в А	20÷500 А
Дифференциальный порог срабатывания по току в %	50÷500%
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	1 ÷ 200 с
Бланкирование пусковых токов	0-200 мс
Настройка таймера сброса	Произвольный от 1 ч до 8 дней
Минимальная длительность аварийного процесса	0,02 с
Исполнение
Место установки	На провод ВЛ
Диаметр провода	- 5-28 мм,; - 17-33 мм,; - 24-40 мм
Установка на линию под напряжением	+
Температурный диапазон	- Стандартный от – 40°С до +70°С,; - Расширенный от – 60°С до +85°С (по спецзаказу)
Степень защиты индикатора	IP66, IP 68 по ГОСТ 14254-96
Воздействие климатических факторов внешней среды	- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
Воздействие механических факторов	Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)
