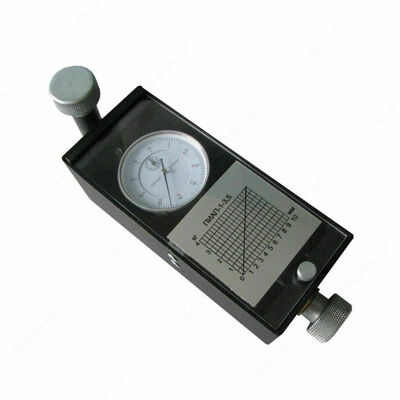

СМ-1 — адгезиметр для определения адгезии битумной изоляции трубопроводов

Адгезиметр битумной изоляции СМ-1 представляет собой механический прибор, предназначенный для определения адгезии, когезии и смешанного вида разрушений изоляционного покрытия трубопроводов на битумной основе. Прибор используется для качественного и количественного определения усилия или силы прилипания битумной изоляции к поверхности металлического трубопровода.

Область применения СМ-1:

Измеритель адгезии применяется при проведении испытаний и плановых осмотров металлоконструкций на предмет дефектов в изоляции и для периодического мониторинга качества изоляционных работ и контактной диагностики прочности покрытий. Устройство эффективно работает как в заводских, так и в полевых условиях.

Принцип работы СМ-1:

СМ-1 работает следующим образом: с помощью встроенных ножей делается небольшой разрез изоляции на всю ее глубину, до самого металла, площадью 10х10 мм. Прибор устанавливается так, чтобы его нож упирался в торцевую плоскость деформированного участка. При сжатии пружины нож начинает двигаться и увеличивать разрез, чему будет противодействовать сила адгезии, пропорциональная усилию сжатия. Измеряя данное усилие при сдвиге пружины на 1 см2, адгезиметр отображает полученные данные в миллиметрах на индикаторе. Максимальное усилие сдвига определяется по индикатору  и диаграмме, расположенной на верхней панели устройства. Измерение адгезии проводят в трех точках, находящихся на расстоянии друг от друга не менее 50 см. Величину адгезии защитного покрытия высчитывают как среднее арифметическое трех измерений.

Согласно Приложения 4 ГОСТа 25812-83 измерение адгезии битумных покрытий с помощью прибора СМ-1 осуществляется по методу Б.

Измерения проводят в интервале температур защитного покрытия от 258 до 298 К (от минус 15 до 25 °С).  При  температуре выше 298 К (25 °С) допускается показатель менее 0,2 МПа (2,00 кгс/см2) характеризующий адгезию материала.

Технические характеристики СМ-1:
