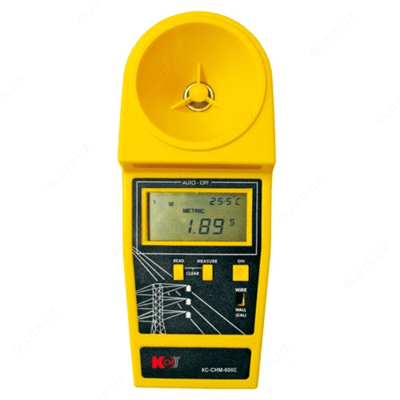

КС-СНМ-600Е — высотометр

Mahsulot tavsifi

Назначение высотометра КС-СНМ-600Е

Высотомер КС-СНМ-600Е представляет собой портативный прибор для измерения высоты проводов над землей и расстояния между ними.

Высотомер является современной альтернативой телескопическим мерным штангам.

При помощи ультразвукового сигнала высотомер КС-СНМ-600Е определяет высоту проводов на расстоянии от 3 до 23 м.

Высотомер КС-СНМ-600Е измеряет одновременно высоту 6 проводов.

Принцип действия высотометра КС-СНМ-600Е

Высотомер КС-СНМ-600Е излучает короткие ультразвуковые сигналы при помощи конусообразного излучателя и принимает обратно сигналы, отраженные от проводов. Микроконтроллер рассчитывает расстояние до проводов по времени между излученным и принятым сигналом. Результат измерения отображается на ЖК-индикаторе в метрах или дюймах. Ввиду того, что скорость звука зависит от температуры, прибор учитывает в расчетах температуру окружающего воздуха, которую измеряет при помощи датчика, находящегося в головной части прибора.

Область применения высотометра КС-СНМ-600Е

Прибор предназначен для измерения высоты воздушных линий разного назначения:
- линий электропередачи
- магистральных линий электропередачи
- телефонных линий
- линий кабельного телевидения
- линий уличного освещения
Особенности высотометра КС-СНМ-600Е
- Быстрота измерений – экономия времени и денег.
- Безопасность метода измерений – отсутствие механического контакта с измеряемым проводом.
- Высокая точность измерений – относительная погрешность не более 0,5% ± 2 е.м.р.
- Простота использования – три кнопки управления прибором, быстрое обучение персонала.
- Компактность – легкость и портативность прибора позволяют свободно транспортировать его от объекта к объекту и производить многочисленные измерения.
- Не требует технического обслуживания - доказанная надежность при эксплуатации в полевых условиях, никакой подстройки не требуется.
- Гарантия – один год.

Технические характеристики высотометра КС-СНМ-600Е

Параметр	Значение
Диапазон (мин. толщина провода 25 мм)	3-18 м
Диапазон (мин. толщина провода 12 мм)	3-12 м
Кол-во измеряемых проводов	6
Относительная погрешность	± 1,5%
Минимально различаемая разность расстояний между проводами	0,4 м
Диапазон рабочих температур (предельные рабочие значения)	От -10ºС до +40ºС
Диапазон рабочих температур, в котором нормирована относительная погрешность измерения	От +5ºС до +25ºС
Дополнительная относительная погрешность при отклонении температуры ниже +5ºС и выше +25ºС	±0,25% на каждые 10ºС
Ресурс работы от одного элемента питания (щелочная батарея большой емкости)	50 000 измерений
Система мер	метрическая (метры)
Время до автоматического выключения прибора	3 минуты
Габаритные размеры (ДхШхВ)	205х100х70 мм
Вес	0,5 кг

Комплект поставки КС-СНМ-600Е

№	Наименование	Количество
1	Высотометр КС-СНМ-600Е	1
2	Чехол	1
3	Наплечный ремень	1
4	Элемент питания	1
5	Коробка упаковочная	1
6	Компакт-диск, включающий методику поверки и руководство по эксплуатации	1
7	Паспорт	1
