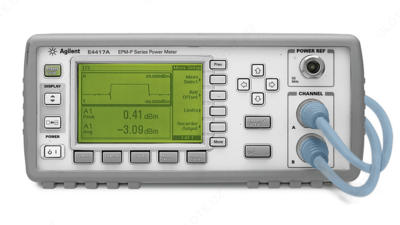

E4417A — измеритель мощности

Mahsulot tavsifi

Описание E4417A:

Одноканальный (E4416A) и двухканальный (E4417A) измерители мощности обеспечивают измерение пиковой и средней мощности, отношения пиковой к средней мощности, а также измерений с временным стробированием с использованием преобразователей мощности серии E9320.

Технические характеристики E4417A:

Параметр	Значение
Диапазон частот	от 9 кГц до 110 ГГц, в зависимости от преобразователя
Пределы измерения мощности	от минус 70 до +44 дБм, в зависимости от преобразователя
Динамический диапазон преобразователя мощности:
Преобразователи серии 8480:	50 дБ максимум
Преобразователи мощности непрерывного сигнала Е-серии:	90 дБ
Преобразователи средней мощности Е-серии Е9300:	80 дБ максимум
Преобразователи пиковой и средней мощности Е-серии Е9320:	85 дБ максимум (непрерывный режим) 75 дБ максимум (пиковый режим)
Отображаемые единицы измерения
Абсолютные	Ватт или дБм (dBm)
Относительные	Процент или дБ (dB)
Разрешающая способность отображения	1,0; 0,1; 0,01; 0,001 дБ на логарифмической шкале или от 1 до 4 значащих разрядов на линейной шкале, по выбору Характеристики измерений
Виды измерений	Средняя мощность, пиковая мощность, отношение пиковая/средняя мощность, измерение между двумя моментами времени (временное стробирование)
Программное обеспечение анализатора:	Cтатистический анализ и анализ импульсов
Усреднение	Усреднение от 1 до 1024 отсчетов Модуляционная полоса: 5 МГц максимум (устанавливается измерителем и зависит от преобразователя)
Инструментальная погрешность
Абсолютная (логарифмическая шкала)	±0,02 дБ; линейная шкала: ±0,5%
Относительная логарифмическая шкала	±0,04 дБ; линейная шкала: ±1,0% Погрешность временной базы: 0,1%
Источник запуска	внутренний, внешний ТТЛ, GPIB, RS-232/422 Характеристики дискретизации
Частота дискретизации	20 МГц, непрерывная
Метод дискретизации	Cинхронная периодическая
Мощность калибровочного сигнала 1 мВт	Относится к измерителям мощности серии ЕРМ
