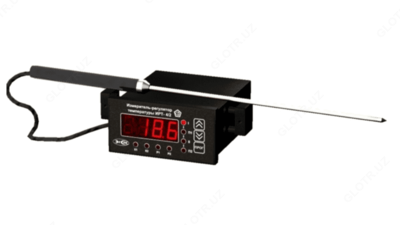

ИРТ-4/2 — измеритель-регулятор (измерительный блок)

Mahsulot tavsifi

Описание измерителя-регулятора (измерительный блок) ИРТ-4/2:

ИРТ-4/2 – двухканальный малогабаритный измеритель-регулятор в пластмассовом или металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, передачи данных по цифровым интерфейсам связи. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока от 12 до 24 В.

Обозначение приборов ИРТ-4/2:

ИРТ-4/2-А-Б, где

А:
00 – нет выходных устройств;
01 – электромагнитные реле и/или токовые выходы (ХР-YА, Х – количество выходов реле, Y – количество токовых выходов;
02 – выходные симисторы.

Б:
24 – напряжение от 6 до 24 В постоянного тока;
если не указано - ~220В 50Гц.

П – наличие памяти (статистики);
И1 – наличие RS-485 интерфейса;
И2 – наличие RS-232 и RS-485 интерфейса.

Назначение измерителя-регулятора (измерительный блок) ИРТ-4/2:

Измеритель-регулятор ИРТ-4/2 предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации температуры воздуха и/или других неагрессивных газов и/или жидкостей, а также для построения автоматических систем контроля и управления температурой производственных технологических процессов. Измеритель-регулятор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве, гидрометеорологии и других отраслях хозяйства.

Особенности измерителя-регулятора (измерительный блок) ИРТ-4/2:
- два канала измерения;
- до двух линий управления;
- до двух аналоговых (токовых) выходов 4...20 (0...5, 0...20) мА;
- ПИД-регулирование;
- класс точности прибора - 0,1;
- интерфейсы RS-232, RS-485;
- прибор может комплектоваться преоразователями различного конструктивного исполнения.

Технические характеристики измерителя-регулятора (измерительный блок) ИРТ-4/2:

Параметр	Значение
	ИРТ-4/2-00	ИРТ-4/2-01-2Р	ИРТ-4/2-02	ИРТ-4/2-01-2Р (И1)	ИРТ-4/2-02 (И1)	ИРТ-4/2-00 (И2 П)	ИРТ-4/2-01-2Р (И2 П)	ИРТ-4/2-02 (И2 П)	ИРТ-4/2-01-2А (И2 П)	ИРТ-4/2-01-1Р-1А (И2 П)
Питание прибора	от сети переменного тока 220 ± 10 В, 50 ± 1 Гц
Потребляемая мощность, Вт, не более	6
Интерфейс связи с компьютером	-			RS-485		RS-232 и RS-485
Длина линии связи по RS-232, м, не более	-			-		15
Длина линии связи по RS-485, м, не более	-			1000		1000
Количество точек автоматической статистики	-					8000
Степень пылевлагозащиты	IP20
Разрешающая способность, °С: - измерения - индикации в диапазоне -99…+999 - индикации в диапазоне ниже -99, выше +999	0,1 0,1 1
Допустимые схемы подключения первичного термопреобразователя сопротивления (ТС)	двух-, трех-, четырехпроводная
Нагрузочная способность выходных устройств: электромагнитные реле	Нет выходных устройств	7 А при 220 В	-	7 А при 220 В	-	Нет выходных устройств	7 А при 220 В	-	7 А при 220 В	7 А при 220 В
Нагрузочная способность выходных устройств: симисторы		-	1 А при 400 В	-	1 А при 400 В		-	1 А при 400 В	-	-
Токовый выход: - диапазон изменения выходного тока, мА - дискретность изменения выходного тока, мкА - максимальное сопротивление нагрузки, Ом	-	-	-	-	-	-	-	-	4...20, 0...5, 0...20 19.5, 4.9, 19,5 300, 1000, 300
Условия эксплуатации: - температура воздуха, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа	-40…+50 2…98 84…106,7
Габаритные размеры, мм, не более	96x48x96
Масса прибора, кг, не более	0,35

Комплект поставки ИРТ-4/2

№	Наименование	Количество
1	Измеритель-регулятор ИРТ-4/2 в выбранном исполнении	1
2	Сетевой кабель с вилкой на 220 В, длина 1,5 м	1
3	Руководство по эксплуатации	1
4	Паспорт	1
