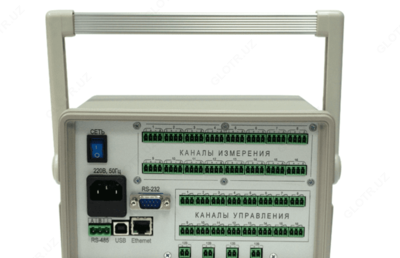

ИРТ-4/16-Т — многоканальный измеритель-регулятор (измерительный блок)

Mahsulot tavsifi

Описание многоканального измерителя-регулятора ИРТ-4/16-Т:

ИРТ-4/16-Т – шестнадцатиканальный измеритель-регулятор в пластмассовом или в металлическом корпусе с графическим сенсорным дисплеем, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В.

Обозначение приборов ИРТ-4/16-Т:

ИРТ-4/16-Т-ХР-YА, где

Х – количество выходов реле,
Y – количество токовых выходов.

Назначение многоканального измерителя-регулятора ИРТ-4/16-Т:

ИРТ-4/16-Т предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации температуры, постоянного напряжения, постоянного тока в различных технологических процессах.

Особенности многоканального измерителя-регулятора ИРТ-4/16-Т:

- 16 каналов измерения;
- 16 реле;
- интерфейс связи с компьютером RS-232, RS-485, USB, Ethernet 100BASE-TX;
- степень защиты корпуса IP54;
- количество точек автоматической статистики, не менее 512000;
- цветной графический дисплей с сенсорной панелью управления.

Технические характеристики многоканального измерителя-регулятора ИРТ-4/16:

Параметр	Значение
	ИРТ-4/16-Т-8Р-8А	ИРТ-4/16-Т-16Р	ИРТ-4/16-Т-16А
Количество каналов измерения	16
Количество каналов управления	16
Напряжение питания	(220± 10%) В, (50±1) Гц
Разрешение дисплея	800*480
Количество цветов дисплея	65535
Тип сенсорной панели	резистивный
Потребляемая мощность, ВА, не более	20
Количество точек автоматической статистики, не менее	512000
Интерфейс связи с компьютером	RS-232, RS-485, USB, Ethernet 100BASE-TX
Степень защиты корпуса	IP54
Коммутационная способность реле	7 А при напряжении 220 В 50 Гц	7 А при напряжении 220 В 50 Гц	-
Диапазон изменения выходного тока, мА	4…20, 0…20, 0…5	-	4…20, 0…20, 0…5
Выходное напряжение питания внешних датчиков, В	12…16
Рабочие условия блока измерения: — температура воздуха, °C	от - 20 до + 55
Рабочие условия блока измерения: — относительная влажность, % (без конденсации влаги)	от 0 до 95
Рабочие условия блока измерения: — атмосферное давление, кПа	от 84 до 106,7
Средний срок службы, лет, не менее	7
Габаритные размеры измерительного блока с учетом присоединенных разъемов, мм, не более	150х250х260
Масса измерительного блока, кг, не более	2,5

Комплект поставки ИРТ-4/16-Т

№	Наименование	Количество
1	Многоканальный измеритель-регулятор ИРТ-4/16-Т в выбранном исполнении	1
2	Кабель сетевой	1
3	Руководство по эксплуатации	1
4	Паспорт	1
