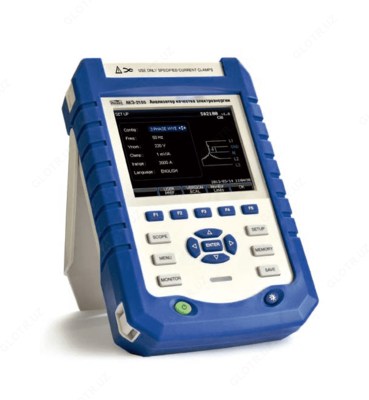

АКЭ-2200 — анализатор качества электрической энергии в однофазных и трехфазных электрических сетях

Mahsulot tavsifi

Особенности анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200:
- Класс А (АКЭ-2200), класс S (АКЭ-2100);
- Входящее напряжение: 1…1000 В скз / 1…1400 В п-п;
- Ток 0…6000 А (в зав. от т/преобразователя);
- Частотный диапазон АКЭ-2100: 50/60 Гц (до 50-й гармоники);
- Частотный диапазон АКЭ-2200: 50/60 Гц (до 100-й гармоники) или 400 Гц (до 12-й гармоники) ;
- Измерения в 1 фазных и 3-х фазных сетях (10 типов схем подключения);
- Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэф. мощности, активной и реактивной энергии (P, S, Q);
- Регистрация бросков пускового тока, анализ формы сигнала, быстроменяющихся переходных процессов;
- Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, измерение гармоник напряжения/ тока, регистрация провалов, перенапряжений и прерываний напряжения;
- Измерение коэффициента несимметрии;
- Измерение дозы фликера: кратковременная (Pst), длительная (Plt);
- Внутренняя память 128 МБ (АКЭ-2100), 1ГБ (АКЭ-2200);
- Увеличение памяти (внешняя SD карта): до 32 ГБ (АКЭ-2200), до 8 ГБ (АКЭ-2100);
- Интерфейсы: Wi-Fi (АКЭ-2200), USB, LAN;
- Цветной TFT ЖК-дисплей с подсветкой;
- Универсальное питание.

Технические характеристики анализатора качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200:

Параметр	АКЭ-2100	АКЭ-2200
Диапазон измерений	1 ...1000 В скз/1...1400 В п-п
Максимальное разрешение	0.1 В	0.01 В
Погрешность измерений (с.к.з.)	0.5%	0.1%
Погрешность измерений (п-п)	0.5%
Форма входного сигнала	TRMS (скз сигнала произвольной формы)
Чередование фаз	да
Диапазон измерений	0...200 % от номинальных значений
Разрешение	0.01 В
Погрешность измерения	0.2	%
Диапазон измерений	0...5000 А (в зав. от т/ преобразов.)	0...6000 А (в зав. от т/преобразов.)
Погрешность измерения	0.2 % ... 3 %
Диапазон измерений	0...5000 А (в зав. от т/ преобразов.)	0...6000 А (в зав. от т/преобразов.)
Максимальное разрешение	0.1 А	0.01 А
Коэфф. трансформации	1 мВ/A ...ЮмВ'А
Погрешность изм. (базовая)	1 % 0.1 %
Погрешность клещей	0.2 %...3% (в зависимости от модели)
Форма входного сигнала	TRMS (скз сигнала произвольной формы).
Входной импеданс	50 кОм	100 кОм
Диапазон измерений	20 МВт	6000 МВт
Максимальное разрешение	0.1 кВт
Погрешность измерения	0.1 %
Диапазон измерений	0...200 ГВт*ч В зав. от диапазона U/I
Разрешение	10 Вт*ч
Погрешность измерения	1.5% + 10 ед. счета
Диапазон измерений	0...1
Разрешение (*)	0.01
Погрешность измерения О	5%
Диапазон измерений	1...50 (50/ 60 Гц) 1...100 (50/ 60 Гц) / 1...12 <400 Гц)
Разрешение	0.1%
Погрешность измерения	0.1%
Диапазоны частот	42.5...57.5/ 51...69 Гц 42.5...57.5 / 51...69 / 320...480Гц
Разрешение	0.01 Гц
Погрешность	0.01 Гц
Доза фликера	0...20
Разрешение	0.01
Погрешность	5%
Дисплей	TFT 320x240. диаг. 15 см	TFT 640x480. диаг. 15 см
Внутренняя память	128 МБ	1 ГБ
Разрядность АЦП	16- разрядов. 20 квыб/с	16- разрядов. 163.84 квыб/с
Условия эксплуатации	0° С ... +40= С. отн. влажность < 80 %
Питание	От встроенного аккумулятора или сети (через адаптер питания)
Аккумулятор	7.4 В 4.4 Ач	7.4 В 5.2 Ач
Адаптер	АС 90...264 В/DC 9 В 2.2 А	АС 100...240 В/ DC 12 В 2 А
Время работы от аккумулятора	7ч	8ч
Время заряда аккумулятора	6ч	6ч
Интерфейсы	USB. LAN	USB. LAN. Wi-Fi
Исполнение	600 В кат IV. 1000 В кат III
Габаритные размеры	270x190x66	262x173x66
Масса	1.6 кг	2кг

Комплект поставки АКЭ-2200

№	Наименование	Количество
1	Анализатор качества электрической энергии в однофазных и трехфазных электрических сетях АКЭ-2200	1
2	Измерительные проводоа (черный, синий, красный, зеленый, желтый)	5
3	Зажимы (Крокодил)	5
4	Сетевой адаптер питания	1
5	Соединительный кабель 220В	1
6	Сумка для переноски	1
7	Ручка ремешок	1
