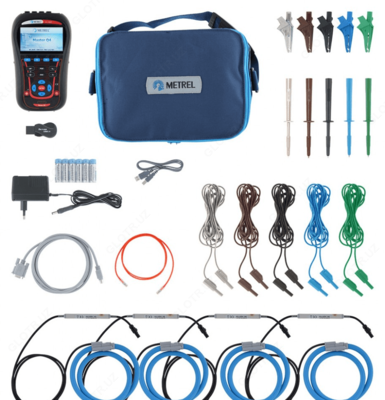

MI 2885 — анализатор качества электроэнергии

Mahsulot tavsifi

Функции анализатора качества электроэнергии MI 2885:
- Измерение и регистрация напряжения, отклонения напряжения;
- Измерение и регистрация силы тока;
- Измерение и регистрация частоты, отклонения частоты;
- Измерение и регистрация кратковременной и длительной дозы фликера;
- Измерение и регистрация особых событий напряжения;
- Измерение и регистрация коэффициентов несимметрии по нулевой и обратной последовательности;
- Измерение и регистрация коэффициентов гармоник и суммарных коэффициентов гармоник напряжения и тока;
- Измерение и регистрация активной, реактивной и полной мощности и энергии, а также коэффициента мощности и cos ф.
Особенности анализатора качества электроэнергии MI 2885:
- Регистрация формы сигнала для особых событий напряжения и для пользовательских уставок (пользователь имеет возможность задать до 7 условий запуска записи по значениям любого из измеряемых параметров);
- Регистрация пусковых токов с записью формы сигнала;
- Функция снимок экрана с текущей формой сигнала;
- Оперативный поиск неисправностей в сети благодаря возможности просмотра зарегистрированной информации без остановки записи;
- Использование карт памяти объемом до 32 ГБ;
- Комбинированное питание: от сети 220 В и батарей;
- Русифицированное ПО POWER VIEW входит в базовый комплект поставки.

Технические характеристики анализатора качества электроэнергии MI 2885:

Измеряемая величина	Диапазон измерения	Погрешность измерения
Напряжение (L-L)	50...1730 В	±0,5%U ном
Ток (RMS)	До 6кА (в зависимости от выбранных клещей)	Не более ±3% (в зависимости от выбранных клещей)
Частота	42,5...69,0 Гц	±10 мГц
Мощность	Зависит от используемых клещей	Согласно МЭК 61557-12 Класс 1
Энергия	Зависит от используемых клещей	Согласно МЭК 62053-21 Класс 1 и МЭК 62,53-23 Класс 1
Гармоники	0...20 %	Согласно ГОСТ 30804.4.7 Класс 1
Интергармоники	0...20 %	Согласно ГОСТ 30804.4.7 Класс 1
Величина провала напряжения, перенапряжения, прерывания напряжения	10...150 %U ном	±0,2% U ном
Питание	100...240 В 50 Гц или 9 В постоянного напряжения (6 батарей размера АА)
Категория перенапряжения	CAT IV 600 В/CAT III 1000 В
Габаритные размеры	230x140x80 мм
Масса	1 кг

Сравнительная таблица приборов:

Параметр	MI 2892	MI 2885	MI 2883
Количество входов напряжения	4	4	4
Количество входов тока	4	4	4
Максимальное межфазное напряжение	1730 В	1730 В	1730 В
Функция осциллографа	+	+	+
Измерение гармонических составляющих и THD	+	+	+
Измерение межгармонических составляющих	+	+	+
Измерение частоты	+	+	+
Измерение мощности / энергии	+	+	+
Измерение коэффициента мощности и соs ф	+	+	+
Измерение тока нейтрали	+	+	Опция
Измерение коэффициентов несимметрии	+	+	+
Построение на экране фазной диаграммы и диаграммы несимметрии	+	+	+
Измерение дозы фликера	+	+	+
Режим регистрации особых событий напряжения (провалов, перенапряжений, прерываний)	+	+	+
Регистрация переходных процессов	+	-	-
Регистрация пусковых токов	+	+	-
Регистрация формы сигналов	+	+	+
USB	+	+	+
RS232	+	+	+
Ethernet	+	+	-
Объем памяти	До 32 Гб	До 32 Гб	До 32 Гб
Русифицированное меню	+	+	+
GPS приемник	Опция	Опция	-
Соответствие ГОСТ 30804.4.30	Класс А	Класс S	Класс S
Анализ данных на месте измерения без ПК	+	+	+
ЖК дисплей	480x272	480x272	480x272
