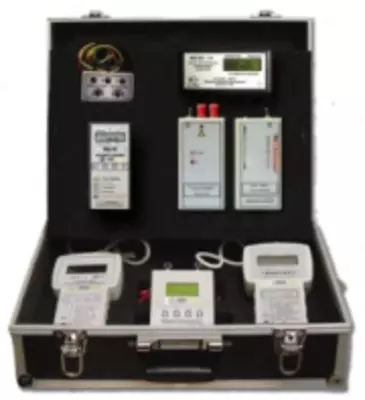

УОСП-МИЭЭ — устройство для определения трассировки скрытой электропроводки и глубины ее залегания

Mahsulot tavsifi

Назначение УОСП-МИЭЭ:

Устройство для обнаружения скрытой проводки «УОСП-МИЭЭ» предназначено для поиска и трассировки скрытой проводки, идентификации выключателей и предохранителей в распределительном щите, обнаружения нелегальных обводов счетчиков электрической энергии. Изделие может быть использовано для поиска любых других протяжённых проводящих коммуникаций, например водопроводных труб.

Функции прибора УОСП-МИЭЭ:
- поиск проводок в потолках, стенах и полах;
- идентификация выключателей и предохранителей;
- поиск трассы кабеля на глубине до 2 метров;
- поиск отдельных жил в системе проводов и кабелей;
- обнаружение нелегальных обводов счетчиков электрической энергии.
Устройство и принцип работы УОСП-МИЭЭ:

Изделие состоит из двух блоков: генератора электрических колебаний с индикатором протекания тока, подключаемого к искомому электропроводу, и приёмника, состоящего из последовательно соединенных магнитной антенны, усилителя, полосового фильтра, выпрямителя и индикатора амплитуды электрических колебаний.

Технические характеристики УОСП-МИЭЭ:

Параметр	Значение
Напряжение питания, В	9
Рабочая частота, КГц	15-20
Потребляемая мощность, не более, Вт	0,2
Точность локализации, см на глубине, м (в кирпиче)	2 0,5
Габаритные размеры изделия, мм (каждый блок)	25 х 60 х 130
Длина соединительных проводов, не менее, м	6
Масса изделия, не более, кг	0,5

Комплект поставки УОСП-МИЭЭ

№	Наименование	Количество
1.	Генератор	1
2.	Приёмник	1
3.	Соединительный провод 6 м	1
4.	Соединительный провод 1 м	1
5.	Паспорт и руководство по эксплуатации	1
6.	Зажимы типа «крокодил»	2
7.	Батарея «Крона»	1
8.	Cумка-чехол	1
